Hydraulikzylinder M1120HA21N
DC24 Veingebaut

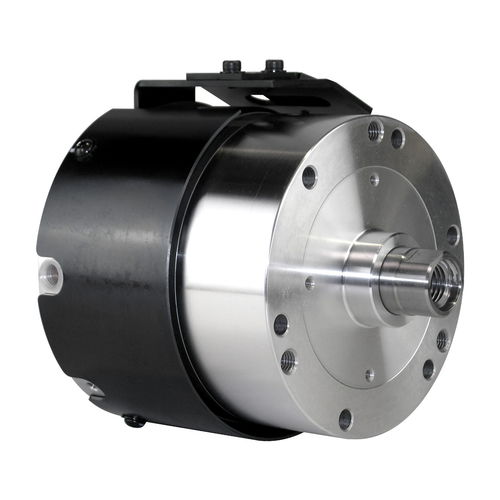

Hydraulikzylinder - M1120HA21N - Kitagawa Europe - DC / 24 V / eingebaut
Hydraulikzylinder - M1120HA21N - Kitagawa Europe - DC / 24 V / eingebaut
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
hydraulisch
Motortyp
DC
Spannung
24 V
Weitere Eigenschaften
kompakt, eingebaut, mit optionalem Sensor, mit Drehgelenk, Hub-Schwenk
Hub

20 mm
(0,787 in)

Druck

35 bar
(507,63 psi)

Belastung

27 kN, 28 kN

Beschreibung

Überblick
  • Kompakter Hydraulikzylinder der Kitagawa M Serie mit geschlossenem Zentrum und integriertem Drehgelenk für Durchleitluft.
  • Integriertes Rückschlagventil und Druckbegrenzungsventil; inklusive Hubendenschalter (siehe Spezifikation weiter unten).


Hauptmerkmale
  • Integriertes Drehgelenk für Durchleitluft
  • Integriertes Rückschlagventil und Druckbegrenzungsventil
  • Hubendenschalter; Näherungsschalter Modell BES516-325-E3R (PNP, DC 12/24 V, 200 mA)


Leistung & Abmessungen
  • Kolbenhub: 20 mm
  • Kolbenfläche Druckseite: 87,6 cm2
  • Kolbenfläche Zugseite: 84 cm2
  • Draw bar Druck: 28 kN
  • Draw bar Zug: 27 kN
  • Max. Betriebsdruck: 3,50 MPa
  • Gesamtleckage (min): 1,2
  • Max. Drehzahl: 6000 1/min
  • Gewicht: 8,2 kg
  • Trägheitsmoment: 0,016 kg·m2


Weitere Informationen
  • Draw bar Referenz: Max. Betriebsdruck M1120HABC 3,5 MPa; M1330HABC 4,0 MPa
  • Bedingung für Gesamtleckage-Test: Druck 3,0 MPa, Öltemperatur 50°C
  • Näherungsschalter: BES516-325-E3R, Hersteller B & Plus KK, DC 12/24 V, 200 mA, PNP


Hinweise
  • SKU: m1120ha21n
  • Teil der Kitagawa M Serie


Technische Daten
  • Modell: M1120HA21N
  • Serie: M (kompakt)
  • Kolbenhub: 20 mm
  • Kolbenfläche Druck / Zug: 87,6 cm2 / 84 cm2
  • Draw bar Druck / Zug: 28 kN / 27 kN
  • Max. Betriebsdruck: 3,50 MPa
  • Gesamtleckage (min): 1,2
  • Max. Drehzahl: 6000 1/min
  • Gewicht: 8,2 kg
  • Trägheitsmoment: 0,016 kg·m2
  • Empfohlener Näherungsschalter: BES516-325-E3R (DC 12/24 V, 200 mA, PNP)
