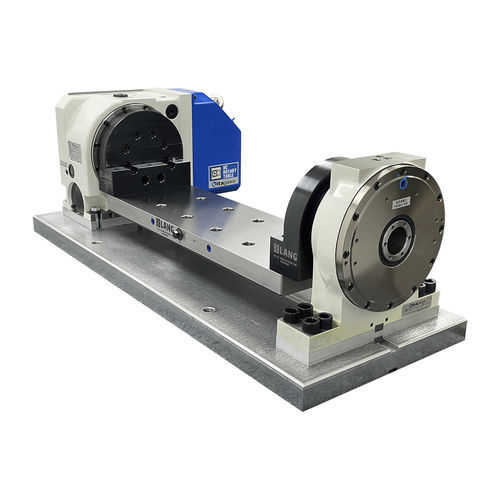

Motordrehtisch CB-F

horizontalelastischHochleistung

Übersicht
Das CB-F Production System ist ein einseitiger Trunnion für flexible und leistungsfähige Werkstückspannung. Es verbindet die Steifigkeit der KITAGAWA-Drehtische mit einem integrierten LANG Quick.point Nullpunkt-System. Das Quick.point ist das niedrigste manuell betätigte Nullpunkt-System auf dem Markt und ist in die Brücke des Trunnions eingebaut, um Gesamtgewicht und Trägheitsmoment zu reduzieren; die verringerte Z-Achsen-Höhe maximiert den Bearbeitungsraum.

Hauptmerkmale

• Sehr steife Konstruktion mit hohem Montage-Drehspannmoment
• Hohe Schnittmomente für schnelles Bearbeiten komplexer Konturen
• LANG Quick.point Haltekraft bis zu 6.000 kg für sichere Werkstückspannung
• Integriertes Quick.point reduziert Gewicht und Trägheitsmoment
• Spanntrunnion bietet hervorragenden Zugang zu Werkzeugen und mehrere Spannoptionen
• Präzisionsgeschliffene Adapter gewährleisten hohe Wiederholgenauigkeit und unterstützen mehrere Trunnion-Positionen/Typen

Weitere Informationen

• Viele weitere Trunnion-Abmessungsoptionen verfügbar.
• Das System kann von einer exzentrischen in eine zentrierte Position verwandelt werden, um Werkstücke mit anderem Aspekt der Maschinen-Spindel zuzuführen; die Rückseite kann durch Bohren und Gewindeschneiden für zusätzliche Spannmöglichkeiten vorbereitet werden.
• Die Brücke ist schnell zwischen 96 mm- und 52 mm-Quick.point-Raster umschaltbar, um flexible Spannlayouts für große oder mehrere kleine Werkstücke zu ermöglichen.
• Hinweis: LANG Makro.Grip-Schraubstöcke und Werkstücke sind nicht im Lieferumfang enthalten.
• Trunnion-Datenblatt verfügbar mit detaillierten Abmessungen und Optionen (technische Dokumentation).

Technische Daten / Spezifikationen

• Produkt-SKU: CB-F Production System
• Produkttyp: Einseitiges Trunnion-Produktionssystem mit integrierter Drehtisch- und Nullpunkt-Technik
• Integriertes Nullpunkt: LANG Quick.point (manuell betätigt)
• Maximale Quick.point-Haltekraft: bis zu 6.000 kg
• Design: Verringerte Z-Achsen-Höhe zur Maximierung des Bearbeitungsraums
• Spannung: Hohes Montage-Drehspannmoment für hohe Steifigkeit
• Adapter: Präzisionsgeschliffene Adapter für hohe Wiederholgenauigkeit und multiple Positionen/Typen
• Spannoptionen: Mehrere, einschließlich exzentrischer und zentrierter Konfigurationen; Rückseite kann gebohrt/gewindet werden
