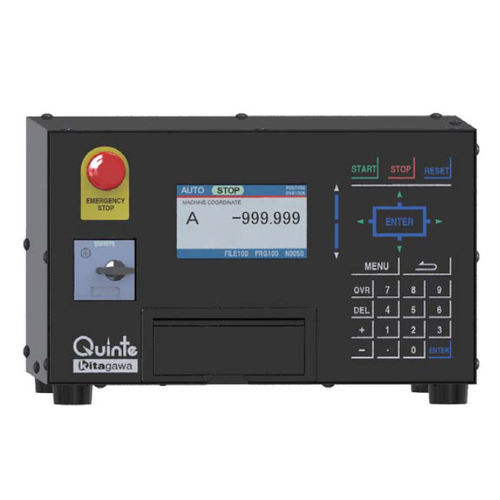

Achssteuerungssysteme QTC100
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Beschreibung
Übersicht
Hauptmerkmale
Technische Daten
- Produkt: Kitagawa Quinte QTC100 — Standardsteuerung für die 4. Achse zur Steuerung von CNC-Drehtischen und Achsen
- Einachsensteuerung mit hochauflösendem Farbdisplay und Echtzeit-Überwachung
- Schnittstellen: EtherCAT, E/A-Erweiterung, MMC-Steckplatz; optional RS422C und manueller Impulsgeber
Hauptmerkmale
- Farb-LCD
- Hochauflösendes TFT (480 × 272) zeigt aktuelle Position, laufendes Programm, Motorinformationen und Status an.
- Einfache Programm-Eingabe und -Verwaltung
- Interaktiver Bearbeitungsbildschirm reduziert Eingabefehler; Programme und E/A-Parameter können über eine entfernbare MMC-Karte verwaltet werden.
- Reduzierte Indexierzeit
- EtherCAT-Hochgeschwindigkeitskommunikation verkürzt Indexierzyklen und erhöht den Durchsatz.
- Flexibilität bei der Motorwahl
- Unterstützt verschiedene Servomotoren (z. B. 200 W) für unterschiedliche Bearbeitungsanforderungen und Umgebungen.
- E/A-Erweiterung und Signalausgänge
- Die E/A-Erweiterung ermöglicht Programmauswahl und die Ausgabe der WZRN-Position sowie M-Signale an die Maschinensteuerung.
- Not-Aus und Sicherheit
- Unterstützt externe Not-Aus-Eingänge und erzwungenen Servo-Stopp; zwei Paare von Not-Aus-Ausgangssignalen verfügbar.
- Optionale Zubehörteile
- Manueller Impulsgeber (optional) und RS422C-Fernsteuerungs-Schnittstelle (optional).
Technische Daten
- Modell: Quinte QTC100
- Marke: Kitagawa
- Gesteuerte Achsen: 1 axis
- Servomotor: AC-Servomotor mit Absolutgeber
- Einstellungseinheit: 0.001°
- Gesteuerte Einheit: 0.0001°
- Max. Einstellwinkel: 9999 Umdrehungen + 360° ± 999.999°
- Gleichmäßige Teilung: 0–9999 Teilungen (in Sektoren teilbar)
- Programmkapazität: Max. Programm-Nr. 999; 9999 Blöcke/CH
- Steuerverfahren: Absolut / inkrementell (wählbar G90/G91)
- Nullrückkehr: MZRN und WZRN (per externer Eingabe steuerbar)
- Manuelle Vorschubarten: Schnellvorschub, langsamer Vorschub, Schrittvorschub
- Vorbereitungsfunktionen: Dwell, Lead Cutting, Pufferfunktion, Spannungs-Präsenz, Abweichungsprüfung, Verriegelungsstart, Dauersart, Wiederhole, Schleifensprung, Absolut/Inkremental
- Alarmfunktion: Alarmnummer und Meldung werden automatisch angezeigt; 100-Alarme Historie
- Winkelanzeige: Maschinenkoordinate, Werkstückkoordinate, relative Koordinate, verbleibender Versatz, Gesamtkoordinate
- Eingangsspannung: Einph./Dreiphasen AC 200–230 V ±10% 50/60 Hz (Std. 3 Phasen)
- Leistungsanforderung: 10 A
- Abmessungen (mm): 320 × 190 × 250 (B × H × T)
- Gewicht: 10,0 kg
- Umgebung: Betriebstemperatur 0–45°C; Lagerung -10–60°C; Luftfeuchte 20–80% RH (ohne Kondensation); Vibrationsfest ≤0,5 G; Stoßfest ≤1 G; Verschmutzungsgrad 3
- Display: TFT-Farb-LCD 480 × 272
- Externe E/A-Signale: Eingänge — Start, Stop, External EMG Stop1, External EMG Stop2 ; Ausgänge — Block completed, EMG Stop Ausgabesignal1, EMG Stop Ausgabesignal2, Alarm-Ausgang (B-Kontakt)
- RS422C I/F (Option): Nur Fernsteuerungsfunktion
- MMC-Steckplatz: Programme und Parameter können per Speicherkarte hoch-/heruntergeladen werden
