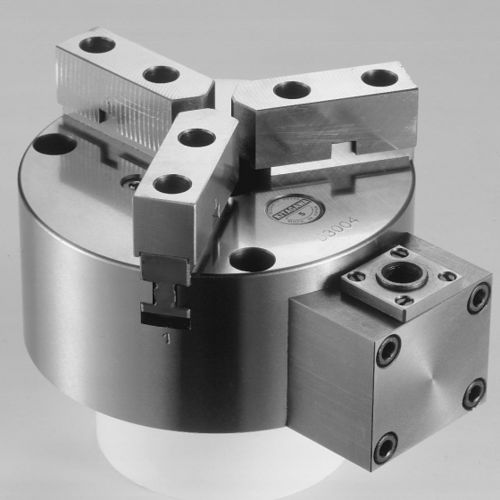

Werkstückspannfutter für Drehen SC-5S

für Innendrehenfür Außendrehenmanuell

Produktübersicht
Stationäres Scroll‑Futter zur Werkstückspannung bei Dreh- und Spannapplikationen.

• Auf Multiplatte erhältlich für einfache Befestigung in Vorrichtungen.
• Kompaktes Design für platzkritische Anwendungen.
• Weiche Backen sind bearbeitbar, um verschiedene Werkstücke anzupassen.

Hauptmerkmale

• Max. Spannkraft (kN): 12
• Zulässiges Handgriffmoment (N·m): 39.2
• Gewicht (kg): 5.3
• Außen-Spannbereich (mm): 3~110
• Innen-Spannbereich (mm): 33~100

Produktspezifikationen (Auszug)
Modell: SC-4S — SC-5S
Max. Spannkraft (kN): 9.6 — 12
Handgriffmoment (N·m): 27.5 — 39.2
Spanndurchmesser (Außen, mm): 3～95 — 3～110
Spanndurchmesser (Innen, mm): 29～84 — 33～100
Netto-Gewicht (kg) (mit weichen Backen): 4 — 5.3
Übersichtszeichnung: PDF für jedes Modell verfügbar
DXF/DWG: DXF- und DWG-Dateien für jedes Modell verfügbar

Technische Daten

• Marke: Kitagawa
• Modell: SC-5S
• SKU: sc-5s
• Maximale Spannkraft: 12 kN (SC-5S)
• Zulässiges Handgriffmoment: 39.2 N·m (SC-5S)
• Netto-Gewicht (mit weichen Backen): 5.3 kg (SC-5S)
• Außen-Spannbereich (SC-5S): 3–110 mm
• Innen-Spannbereich (SC-5S): 33–100 mm
• Auf Multiplatte erhältlich für einfache Befestigung
• Weiche Backen: bearbeitbar zur Anpassung an verschiedene Werkstücke
