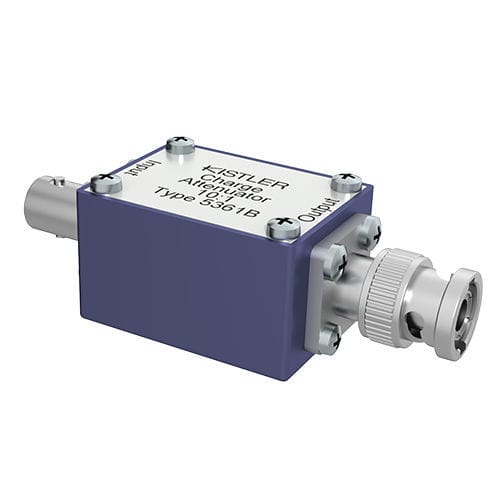

Kompakter Abschwächer 5361BY0157

Der Ladungsteiler teilt die am Eingang anliegende elektrische Ladung um den Faktor x (Teilungsverhältnis) und stellt die um den Faktor x kleinere Ladung am Ausgang zur Verfügung. Beschreibung Der Ladungsteiler besteht aus zwei hochisolierenden Kondensatoren, von denen einer parallel zum Eingang liegt (Parallelkapazität), während der andere zwischen Eingang und Ausgang geschaltet ist (Serienkapazität). Diese Beschaltung führtzu einer Teilung der Eingangsladung und somit zu einer umden Faktor x (Teilungsverhältnis) kleineren Ausgangsladung.An den Gehäuseenden ist je ein BNC-Anschluß (Eingang: BNCneg., Ausgang: BNC pos.) vorhanden, wodurch der Ladungsteiler direkt zwischen Sensorkabel (z.B. Typ 1631C…) und allfälligem Verlängerungskabel (z.B. Typ 1603B…) oder zwischenSensorkabel und Verstärkereingang, falls kein Verlängerungskabel notwendig ist, geschaltet werden kann. Anwendung Der Ladungsteiler wird verwendet wenn die vom piezoelektrischen Sensor abgegebene Ladung den grössten Messbereich des eingesetzten Ladungsverstärkers überschreitet.
