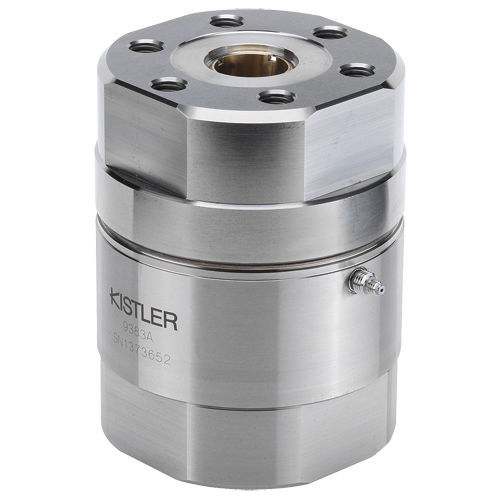

Piezoelektrische Wägezelle 9383A

Zug- und Druckkrafteinachsigfür Prüfmaschine

• Vorgespannter und kalibrierter Kraftaufnehmer, sofort messbereit • Empfindlichkeit: ≈ –3,9 pC/N • Dimensionen DxH: 20x26 mm Der Kraftaufnehmer der Press-Force-Serie eignet sich hervorragend zum Messen dynamischer, aber auch quasistatischer Kräfte. Fertig vorgespannt und mit praxisgerechten Adaptionsmöglichkeiten versehen, ist er sofort einsatzbereit. Diese Press Force Kraftmessdose basiert auf dem piezoelektrischen Messprinzip. Die auf den Quarz wirkende Kraft erzeugt am Signalausgang eine proportionale Ladung. Der nachzuschaltende Messverstärker wandelt diese in ein auswertbares Prozesssignal um (z.B. 0 ...10 V). Abhängig vom verwendeten Sensortyp werden Zugkräfte bis zu 16 % des Druckkraftbereichs gemessen. Kalibriert sind diese Bereiche nicht. Sie werden jedoch häufig für die Detektierung von Werkzeugabzugskräften z.B. nach Einpressvorgängen verwendet Übersprechen Maximales Übersprechen Fx→Fz -0.02 … 0.02 % Maximales Übersprechen Fy→Fz -0.02 … 0.02 % Maximales Übersprechen Mx→Fz -0.3 … 0.3 N/N·m Maximales Übersprechen My→Fz -0.3 … 0.3 N/N·m
