Piezoelektrischer Generator 6906

Labor

Produktübersicht

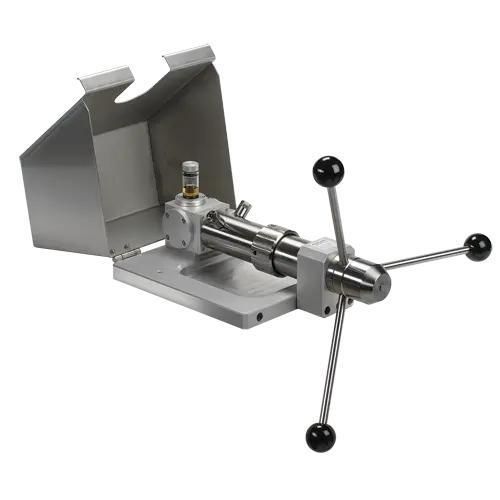

Der Kistler Druckgenerator Typ 6906 ist zur Kalibrierung und Verifikation piezoelektrischer Drucksensoren durch kontinuierliche hydraulische Druckerzeugung konzipiert. Stabile Belastungszyklen (10 … 30 s) ermöglichen präzise quasi-statische Kalibrierungen bis 10000 bar.

Hauptmerkmale

• Hydraulischer kontinuierlicher Druckgenerator für piezoelektrische Drucksensoren
• Messbereich bis 10000 bar
• Geeignet für quasi-statische Kalibrierung und Verifikation mit 10 … 30 s Belastungszyklen

Technische Daten
Produktkennungen

• Modell: 6906
• Artikelnummer / Code: 18006793

Mechanische Eigenschaften

• Hub pro Spindelumdrehung: 1.75 mm
• Kolbenhub: 76 mm
• Druckübertragungsmedium: Kistler Type 1053 Oil

Messtechnische Kennwerte

• Bereich: 0 … 10000 bar

Einflussgrößen

• Ungefähre Druckverlustrate: 0 bar/min

Abmessungen und Materialien

• Kolbendurchmesser: 6 mm
• Hubvolumen: 2.14 cm3
• Ölreservoir: 22 cm3

Charakteristiken / Spezifikationen

• Typ: Kontinuierlicher hydraulischer Druckgenerator für piezoelektrische Sensoren
• Verwendungszweck: Quasi-statische Kalibrierung / Verifikation piezoelektrischer Drucksensoren
• Maximaldruck: 10000 bar
