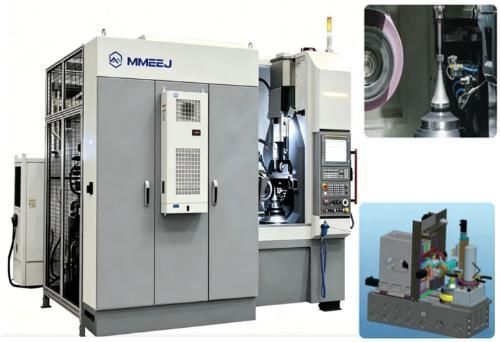

Schleifmaschine für Getriebe YK7210

vertikalCNC4-Achs

Die Maschine arbeitet mit dem Verfahren des kontinuierlichen Generativschleifens, ähnlich wie beim Zahnradfräsen, und eignet sich für das hocheffiziente und hochpräzise Schleifen großer Chargen von Zahnrädern. Die Hauptmaschine verfügt über eine hochsteife, thermisch symmetrische und modulare Bauweise. Die Werkzeugmaschine zeichnet sich durch Präzision, hohe Effizienz, hohe Steifigkeit, Stabilität, Zuverlässigkeit, umfassende Softwarefunktionen und eine einfache Bedienung aus.

Die Werkzeugmaschine ist vertikal angeordnet und besteht im Wesentlichen aus der Hauptmaschine, dem Schaltschrank, der Ölnebelabsaugung, dem Hydrauliksystem und dem Kühlsystem. Sie ist mit einem FANUC31iB-CNC-System ausgestattet, das über eine siebenachsige Steuerung und eine fünfachsige Verknüpfung verfügt: vier Linearachsen (X, Y, Z, X1), drei Drehachsen (A, B, C) und die Abrichtachse der Schleifscheibe (B1). (Die Achsen B, C, X, Y und Z sind gekoppelte Achsen.)

Die Werkzeugmaschine kann zur Bearbeitung von Zahnradteilen in der Automobilindustrie, im Getriebebau und in der intelligenten Roboterindustrie eingesetzt werden.

Die Maschinenmodelle können nach Kundenzeichnungen individuell angepasst werden.
