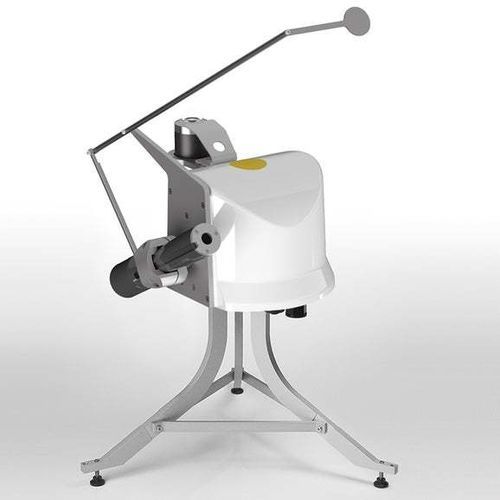

Solar-Tracker / RS-485 RaZON+

IP65

Übersicht
Der Kipp & Zonen RaZON+ ist ein All-in-One-System, das die direkte Normalstrahlung (DNI) und die diffuse horizontale Strahlung (DHI) von Sonne und Himmel präzise misst und zuverlässige Werte der globalen horizontalen Bestrahlung (GHI) sowie der Sonnenscheindauer liefert. Der integrierte Datenlogger gibt Bestrahlungswerte in W/m², Sonnenscheindauer in Stunden und Energie in kWh/m² aus und eignet sich für Ressourcenbewertung und Überwachung.

Sensoraufbau und Leistung
Der RaZON+ ist serienmäßig mit dem Pyranometer PR1 und dem Pyrheliometer PH1 ausgestattet. Eine Basisversion zur Montage von SMP/SHP-Radiometern ist verfügbar. Obwohl die Standard-Spezifikationen des RaZON+ Klasse C sind, erreicht das berechnete GHI eine Genauigkeit, die mit dem Kipp & Zonen SMP10 Klasse A Piranometer vergleichbar ist. Die Unsicherheit des PH1 liegt nachweislich innerhalb von 1% im Vergleich zu den Kipp & Zonen CHP1- und SHP1-Pyrheliometern.

Anwendungen

• Kleine meteorologische Stationen (geeignet für gemäßigte Klimazonen)
• Kartierung solarer Ressourcen
• Concentrated Solar Power (CSP)
• Concentrated Photovoltaics (CPV) und Standorterkundung für nachgeführte PV-Anlagen
• Kontinuierliche Überwachung von Kraftwerken

Technische Daten

• Produktnummer: 382900
• Integrierter Logger: Ja
• Nutzlast: 2 lbs (1 kg)
• Batterie: Nein
• Punktierwindstärke: Beaufort-Skala, Stärke 8
• Gehäuse-Schutzart: IP65
• Gewicht EU: 20 lb (9 kg)
• Display: Nein
• Gehäusematerial: Weiß beschichtetes Aluminium
• Analoge Ausgänge: Nein
• GPS-Funktionen: Position, Datum, Uhrzeit, Länge, Breite
• Betriebstemperaturbereich: -20 bis +50 °C
• Antenne: Ja, GPS
• Nachführgenauigkeit: < ±0.2° (passiv)
• Daten­speicherung: Integriert
• Internet-Anwendungssoftware: Webseite zur Steuerung und zum Download
• Übertragungssystem: Hochpräzises Getriebe
• Abmessungen: 23.6 x 23.6 x 18.9 in (600 x 600 x 480 mm)
• Nivelliergenauigkeit: < ±0.1°
• Konformitätszertifikate: CE, FCC
• Stromversorgung: 24 VDC (20 bis 30 VDC) 13 W
• Kommunikation: Ethernet + Webbrowser / RS485
• Temperaturbereich: -20 bis +50 °C
• Datenlogger: Integriert
• Schnittstelle: Ethernet, RS485
• Abtastrate: 1 Hz
