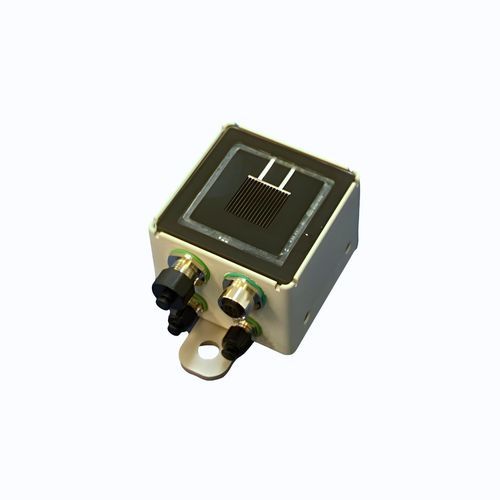

Digitales Pyranometer RC22M

RS-485Modbus RTU

Übersicht
Das RC22M Reference Cell and Accessories System ist eine kompakte, modulare Lösung zur Messung von Einstrahlung, Temperatur und Wind an gewerblichen und industriellen PV‑Anlagen. Hauptteilnummer 810323-01. Entwickelt zur Kopplung mit Mars™‑Sensoren für präzises Performance‑Monitoring und zur Minimierung von Messabweichungen durch Verschmutzung.

Hauptmerkmale

• Misst Einstrahlung, Wind und Temperatur: Einstrahlungsbereich 0 bis 1500 W/m², Windgeschwindigkeit, Rückseiten‑(BOM)‑Temperatur und Umgebungstemperatur.
• Hohe Genauigkeit über weiten Bereich: Automatische Bereichswahl mit Kalibrierungen bei 1000 W/m² (STC) und 135 W/m² (BSTC) für verlässliche Messwerte bei hohen und niedrigen Einstrahlungen.
• Glas‑bis‑Kante‑Design: Glas‑bis‑Kante‑Gehäuse fördert das Wasserablaufen und reduziert Verschmutzung, was die Langzeit‑Konsistenz der Messungen verbessert.
• Modbus RTU Kommunikation: Digitale RS485‑Schnittstelle (Modbus RTU) mit benutzerkonfigurierbarer Adresse zur einfachen Integration in SCADA‑ und Datenerfassungssysteme.
• Modular und erweiterbar: Unterstützt optionale Windsensoren und RTDs für Umgebungstemperatur und Rückseiten‑Temperatur des Moduls.
• Einfache Montage und Konfiguration: Kompaktes, einfach zu montierendes Gehäuse; optionale Kabel und Stecker in verschiedenen Längen erhältlich. Konfiguration und Kalibrierung über dedizierte Software.

Technische Daten

• Product Number: 880105_A
• Messbereich: 0 bis 1500 W/m²
• Betriebstemperaturbereich: -40 bis 80 °C
• Versorgungsspannung: 10–30 VDC
• Stromaufnahme: Ohne Windsensor: typ. 6 mA; mit Windsensor: < 60 mA
• Kommunikationsprotokoll: Modbus über RS485 (RTU), adresseinstellbar
• Schutzart: IP67
• Messunsicherheit: ±2,0 % @ 1000 W/m²
• Einstrahlungs‑Kalibrierung: ±1,2 % @ 1000 W/m²
• Abmessungen: 65 x 65 x 48,0 mm (2,56 x 2,56 x 1,89 in)
