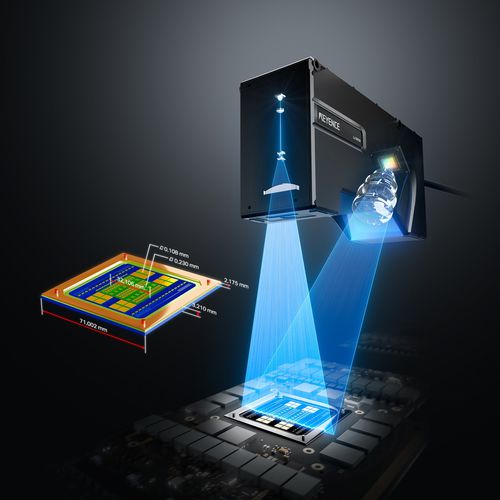

Laser-Profilometer LJ-X8000

optisch3Dzur Kontrolle

Lasertriangulation in Perfektion Neue Modelle mit höherer Präzision bei größerem Sichtfeld ermöglichen High-End‑3D‑Bildverarbeitung auf höchstem Niveau Die hohe Kunst der Lasertriangulation Kompromisslos stabil Maximal flexibel Mit dem Laser-Profilsensor der Modellreihe LJ-X8000 können Messungen oder Prüfungen in 2D oder 3D durchgeführt werden. Hierbei liefert der Profillaser 3200 Höhendatenpunkte pro Profil. Damit lassen sich Messobjekte bzw. deren Profil unabhängig vom Material hochauflösend abbilden. Die maximale Laserlinienbreite beträgt 720 mm und es können mehrere Sensoren verwendet werden, um durch Kombination einzelner Linien größere Objekte zu scannen. Bei Werkstücken mit glänzender, unebener Oberfläche, wie sie unmittelbar nach dem Schweißen vorliegen, kommt es häufig zu erhöhtem Rauschen in den Messdaten. Die begrenzte Triangulationsleistung und das bisherige optische Layout stoßen dabei an ihre Grenzen, was die Messgenauigkeit beeinträchtigen und die Auswertung erschweren kann. Bei Werkstücken mit glänzender, unebener Oberfläche, wie sie unmittelbar nach dem Schweißen vorliegen, reduziert der neue Sensorkopf das entstehende Rauschen deutlich. Durch eine verbesserte Triangulationsleistung und ein neu gestaltetes optisches Layout werden auch anspruchsvolle Oberflächen präzise erfasst, wodurch eine stabile, zuverlässige und hochgenaue Prüfung selbst unter schwierigen Bedingungen gewährleistet ist. Für jede Anwendung der passende Sensor Die Modellreihe LJ-X8000 bietet eine breite Palette an Sensoren, die in jeder Branche zur Unterstützung der Qualitätskontrolle und Prozessverbesserung eingesetzt werden können.
