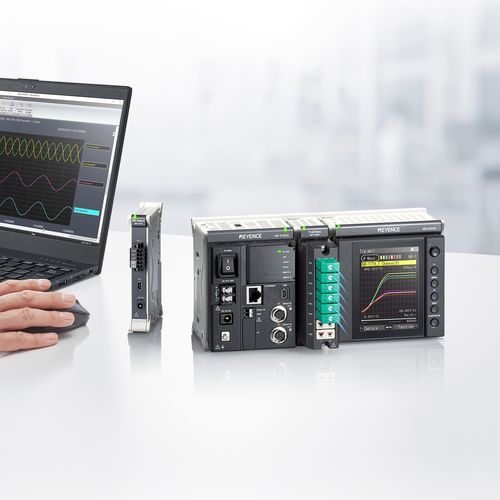

Spannungs-Datenlogger NR-X

BeschleunigungStromTemperatur

Übersicht
Die NR-X Series ist eine kompakte Mehrkanal-Datenlogger-Plattform, entwickelt für synchronisierte Messungen über vielfältige Prüf- und Überwachungsanwendungen. Sie unterstützt verschiedene Signaltypen und modulare Erweiterung, um die Datenerfassung auf einem System zu bündeln.

Hauptmerkmale

• Unterstützung mehrerer Messgeräteeinheiten auf einer Plattform
• Kompaktes, transportables Gehäuse für Labor- und Feldeinsatz
• Reduziertes Verkabelungskonzept mit Remote-Einheiten zur Minimierung von Vor-Ort-Verkabelung
• Intuitive PC-Software für schnelle Kanal-Konfiguration und standardisierte Datenexporte

Anwendungen

• F&E- und Dauerfestigkeitstests für Karosserie und Fahrwerk
• Leistungsprüfung von Leiterplatten (PCB) und elektronischen Bauteilen
• Prozessüberwachung, z. B. Temperaturkontrolle in Spritzgießmaschinen
• Langzeit-Fatigue-Tests für Klimatechnik und Außengeräte

Funktionen — Messfähigkeit und System
Die NR-X Series unterstützt bis zu acht verschiedene Messeinheiten und lässt sich auf Hunderte synchronisierte Kanäle von einer Plattform aus erweitern. Unterstützte Signale: Spannung, Temperatur, Strom, Dehnung, Beschleunigung, Impulse und CAN. Das System bietet hochauflösende A/D-Wandlung mit Mikrosekundenabtastung und eine Architektur zur Minimierung von Störungen und zur Erhaltung der Signalintegrität bei vielen gleichzeitigen Kanälen.

Funktionen — Bedienbarkeit und Workflow

• Reduziertes Verkabelungssystem und Remote-Einheiten ermöglichen das Verkabeln nahe den Messpunkten zur Verkürzung der Aufbauzeit und Reduzierung von Verkabelungsfehlern
• PC-Software ermöglicht einfache Kanal-Konfiguration und direkten Export in Standardformate (z. B. Excel) zur Beschleunigung von Analyse und Berichterstattung
• Unterstützung daten-synchronisierter Kameras zur Synchronisierung von Messdaten mit Videoaufzeichnungen für schnellere Diagnose
• Echtzeitüberwachung mit Live-Diagrammen und Fernanzeige; optionale WLAN-Einheit für verteilte Mess- und Überwachungsaufgaben

Funktionen — Robustheit und Einsatzumgebungen
Die Geräte sind für anspruchsvolle Umgebungen ausgelegt mit Schock-/Vibrationsfestigkeit, großer Temperaturtoleranz und Schutz gegen Wasser und Staub, geeignet für Labor- und raue Außeneinsätze. Umweltgehärtete Varianten sind für Einsatz in Wasser, Sand, Schlamm und bei hohen Temperaturen verfügbar.

Stromversorgung und Mobilität
AC-, DC- und Batterieoptionen sind verfügbar. Eine Hochkapazitäts-Lithium-Ionen-Batterieoption ermöglicht längere Messläufe (erweiterter Betrieb angegeben bis ca. 800 Minuten mit Hochkapazitätsbatterie).

Technische Daten

• Serienname: NR-X Series
• Unterstützte Einheitentypen: bis zu 8
• Maximal erweiterbare Kanäle: bis zu 576 synchronisierte Kanäle
• Unterstützte Signaltypen: Spannung, Temperatur, Strom, Dehnung, Beschleunigung, Impuls, CAN
• Abtastfähigkeit: Mikrosekunden-Hochgeschwindigkeitsabtastung mit hochauflösender A/D-Wandlung
• Verkabelung: Reduziertes Verkabelungssystem mit Remote-Einheiten für Anschluss nahe Messpunkten
• Datensynchronisation: unterstützt daten-synchronisierte Videoaufnahme
• Echtzeitbetrieb: Live-PC-Verbindung und Fernanzeige; optionales WLAN
• Stromversorgungsoptionen: AC, DC, Batterie; Hochkapazitäts-Lithium-Ionen-Batterie verfügbar
• Robustheit: Schock-/Vibrationsfestigkeit ca. 10G/100G; Betriebsbereich ca. -40°C bis +85°C (-40°F bis +185°F)
• Schutzart: IP65/IP67; Gehäusebewertung bis Type 4X für Außenanwendungen
• Umweltgehärtete Einheiten: verfügbar für Wasser, Sand, Schlamm und Hochtemperaturumgebungen
• Typische Einsatzfälle: F&E-Tests, Fahrzeugdauerprüfungen, PCB-Prüfung, Temperaturüberwachung beim Spritzgießen, Langzeit-Fatigue-Analysen, HVAC- und Produktionsüberwachung
