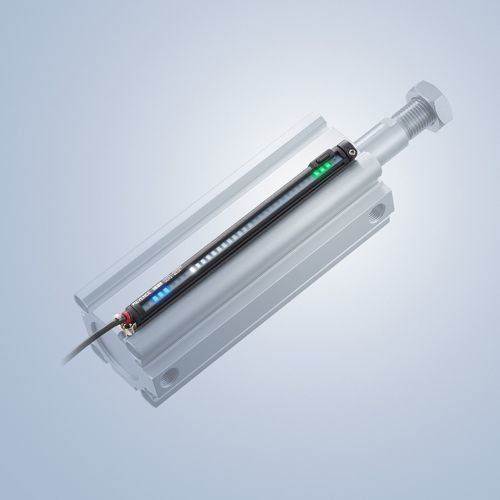

Linearer Positionssensor CS-L series

kontaktlosMagnetmit Digitalausgang

Übersicht
Die Serie CS-L ist ein linearer Pneumatik-Zylindersensor, der die aktuelle Kolbenposition über eine durchgehende Bar-LED sichtbar anzeigt. Er ermöglicht eine Top-Down-Montage ohne Zylinderdemontage und eine schnelle Einrichtung per 2-Punkt-Taste. Der Sensor liefert Kolbenpositions- und Aufprall-/Schockdaten zur Unterstützung von Diagnose und Zykluszeitoptimierung.

Hauptmerkmale

• Durchgehende Bar-LED für Live-Anzeige der Kolbenposition.
• Einfache 2-Punkt-Einlernprozedur (Taste) für schnellen Aufbau ohne Ausrichtung.
• Top-Down-Montage — Installation/Entfernung ohne Zylinderzerlegung möglich.
• Gibt Kolbenposition und Aufprallniveau aus zur Unterstützung von Diagnose und Prozesssteuerung.
• Standard: 2 Ausgänge; optional ein 3. Ausgang und erweiterte Konfiguration über einen leistungsfähigen Verstärker.

Details
Der CS-L nutzt eine sichtbare Bar-LED zur Anzeige der Kolbenposition mit feiner Auflösung. Die Montage erfolgt von oben in die Nut des Zylinders, wodurch ein Zerlegen entfällt. Einstellungen werden per 2-Punkt-Taste erstellt und können verriegelt werden, um unbeabsichtigte Änderungen zu vermeiden. Der Sensor liefert Aufprallniveau- und Hubzeitinformationen zur Früherkennung von Störungen und Optimierung der Prozesse. Die Verdrahtung unterstützt lose Adern oder M8-Stecker; beachten Sie, dass bestimmte Funktionen den PNP M8-Steckertyp erfordern. Ein separates leistungsfähiges Verstärker-Zubehör ermöglicht anpassbare Schaltfenster, das Erzeugen eines 3. Ausgangs, Fernkonfiguration für schwer zugängliche Installationen und kann nach der Einrichtung abgekoppelt werden.

Anwendungen / Einsatzbereiche

• Echtzeit-Überwachung der Kolbenposition für Einrichtung und Fehlerbehebung.
• Positionsbasierte Steuerung oder Verriegelungen mit eingelernten Schaltpunkten.
• Maschinendiagnostik mittels Aufprall- und Hubzeit-Ausgaben.
• Umgebungen, in denen das Entfernen des Zylinders zur Sensorinstallation nicht praktikabel ist.

Technische Daten

• Serie / Modell: CS-L series
• Sichtanzeige: durchgehende Bar-LED (Live-Kolbenposition)
• Positionsauflösung (gemeldet): 1 mm
• Einlernmethode: 2-Punkt-Einlernen (Taste)
• Installation: Top-Down-Montage (keine Zylinderzerlegung erforderlich)
• Ausgänge: 2 Ausgänge standardmäßig; optional 3. Ausgang über leistungsfähigen Verstärker
• Verstärkerfunktionen: einstellbares Schaltfenster, Möglichkeit zur Erstellung eines 3. Ausgangs, Konfiguration für schwer zugängliche Installationen; Verstärker kann nach Einrichtung getrennt werden
• Stecker / Verdrahtung: unterstützt lose Leitungen oder M8-Stecker (bestimmte Funktionen erfordern PNP M8 Typ)
• Diagnostik: Aufprallniveau- und Hubzeitinformationen zur Leistungsüberwachung
