Optisches Messsystem TM-X5000 series

Distanzzur Kalibrierunghochempfindlich

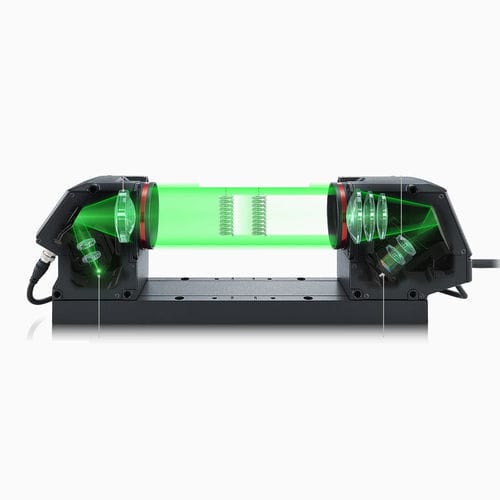

Schnelle und hochpräzise Messungen im Durchlicht Höchste Präzision und Geschwindigkeit in einem System. • Messen in Sekundenbruchteilen • Stabile Messung auch bei schwankender Bauteilposition • Einfache Konfiguration mit vielen Funktionen Der Inlineprofilprojektor der Modellreihe TM-X5000 ermöglicht schnelle und genaue Messungen im Durchlicht - direkt in der Fertigungslinie im Durchlauf. Das doppelt-telezentrische optische System – mit telezentrischen Objektiven in Sender und Empfänger – sorgt für scharfe Kanten ohne Einbußen bei der Genauigkeit, selbst bei falsch ausgerichteten Messobjekten. Dadurch wird eine stabile Messung mit einer maximalen Tiefenschärfe von ±15 mm erreicht. Verzeichnungsarme Optiken und ein eigener Algorithmus zur Verzeichnungskorrektur machen eine exakte Bauteilpositionierung sowie aufwendige Kalibrierung und Ausrichtung der Beleuchtung überflüssig. Auf Wunsch wird ein Werkskalibrierzertifikat kostenfrei mitgeliefert. Nutzen Sie mehr als 100 verschiedene Werkzeuge um nahezu jede Inline-Messung oder Prüfaufgabe zu bewältigen. Neben Dimensionsmessungen sind auch die Prüfung von Form- und Lagetoleranzen, Kontur-Abgleiche sowie Defekt- und Fremdkörpererkennung möglich. Dadurch lassen sich selbst komplexeste Aufgaben lösen. Das doppelt telezentrische optische System – mit telezentrischen Objektiven in Sender und Empfänger – sorgt für scharfe Kanten ohne Einbußen bei der Genauigkeit, selbst bei falsch ausgerichteten Messobjekten. Dadurch wird eine stabile Messung mit einer maximalen Tiefenschärfe von ±15 mm erreicht
