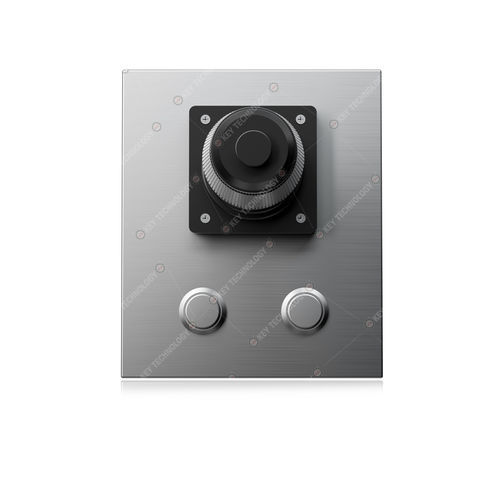

Hall-Effekt-Joystick K-TEK-B100-JS

mit Tasten3 Tastenfür Hilfetechnologie

1. Produktübersicht Hierbei handelt es sich um einen industrietauglichen, robusten Joystick der Schutzklasse IP65 mit einem Schutzgehäuse aus Edelstahl, das die gesamte interne Elektronik vollständig abschirmt und schützt. Er ist mit abgedichteten Maustasten aus Edelstahl ausgestattet und unterstützt zwei Betriebsmodi (Joystick-/Mausfunktion wahlweise). Dank der Montage auf der Oberseite mit Gewindeschrauben und einer Standard-USB-2.0-Schnittstelle ist das Gerät kompakt, einfach zu installieren und Plug-and-Play-fähig. Der Joystick unterstützt eine 3-Achsen-Steuerung (X/Y/Z-Achse) mit präziser Winkelsteuerung, und die obere Taste kann vor der Auslieferung als linke oder rechte Maustaste vorprogrammiert werden, wodurch er für verschiedene raue industrielle und militärische Einsatzszenarien geeignet ist. 2. Hauptmerkmale - Hoher Schutzgrad: Wasserdicht und staubdicht nach IP65, vollständig geschlossene Edelstahlkonstruktion für Widerstandsfähigkeit in rauen Umgebungen - Präzise 3-Achsen-Steuerung: Freie Bewegung der X/Y-Achsen (25°±2°) und Drehsteuerung der Z-Achse (40°±3°) für genaue Bedienung - Zwei Funktionsmodi: Wahlweise Joystick- oder Mausprotokoll zur Erfüllung unterschiedlicher Anforderungen an die Gerätesteuerung - Anpassbare Tasten: Standardmäßig 1 obere Taste (konfigurierbar als linke/rechte Maustaste); optional zwei versiegelte Maustasten aus Edelstahl - Langlebig und zuverlässig: Lange Lebensdauer und hohe MTBF, stabil für den langfristigen Dauerbetrieb - Universelle Kompatibilität: USB 2.0 HID-Schnittstelle, kompatibel mit allen gängigen Betriebssystemen - Einfache Installation: Design für die Montage an der Oberseite mit Gewindeschrauben, einfache und feste Befestigung 3. Anwendungsbereiche Weitreichende Anwendbarkeit für Fahrzeugsysteme, Luft- und Raumfahrtgeräte, Marine- und maritime Einrichtungen, Radarsysteme, industrielle Steuerkonsolen, Navigationssteuerungssysteme und andere robuste industrielle und militärische Steuerungsszenarien. 4. Mechanische Daten - Tastenkonfiguration: 1 Joystick-Taste oben (werkseitig als linke/rechte Maustaste vorkonfigurierbar); 2 versiegelte Maustasten aus Edelstahl (optional) - Gesamtabmessungen: 100,0 mm (L) × 116,0 mm (B) × 41,5 mm (H) - Bruttogewicht: 0,5 kg - Betätigungskraft X/Y-Achse: 0–5 N; maximale Belastbarkeit: 12 N - Drehmoment Z-Achse: 0–4 N; maximales Drehmoment: ≤8 N - Hauptmaterial: Hochwertiger gebürsteter Edelstahl SUS304 + ABS - Betriebsprotokoll: Wählbares Mausprotokoll / Joystick-Protokoll 5. Elektrische Daten & Konformitätsdaten - Versorgungsspannung: DC +5 V ±5 % - Nennstrom: 100 mA - Schnittstellenstandard: USB 2.0 (HID-kompatibel) - Kompatible Betriebssysteme: Alle Betriebssysteme, die HID-Geräte unterstützen - EMV-Norm: EN 55032:2015, EN 55035:2017 - Zertifizierungen: CE, FCC, RoHS-konform 6. Umgebungsanpassung & Zuverlässigkeit Umgebungsanpassung - Betriebstemperatur: -40 °C bis 70 °C - Lagertemperatur: -45 °C bis 75 °C - Betriebsluftfeuchtigkeit: 30 % – 90 % r. F. - Betriebsluftdruck: 60 – 106 kPa - Schutzart: IP65 Zuverlässigkeitsparameter - Lebensdauer: Joystick > 0,2 Millionen Betätigungen; Maustasten > 1 Million Betätigungen - MTBF (Mean Time Between Failures): > 20.000 Stunden - MTTR (Mean Time To Repair): 7. Technische Spezifikationen Integriert alle oben festgelegten technischen Kernparameter: Der robuste Joystick der Schutzklasse IP65 verfügt über ein Gehäuse aus Edelstahl SUS304 und ABS-Konstruktionsmaterialien sowie eine präzise 3-Achsen-Steuerung und eine Dual-Mode-Umschaltfunktion (Maus/Joystick). Er zeichnet sich durch einen breiten Temperaturbereich, hervorragende elektromagnetische Verträglichkeit und Umweltanpassungsfähigkeit aus. Ausgestattet mit einer standardmäßigen USB 2.0 HID-Schnittstelle und anpassbaren Tastenfunktionen unterstützt er die Schalttafelmontage. Mit seiner langen Lebensdauer und geringen Wartungskosten erfüllt er vollständig die hohen Zuverlässigkeitsanforderungen von militärischen, maritimen, luft- und raumfahrttechnischen sowie industriellen Steuerungsgeräten unter extremen Betriebsbedingungen.
