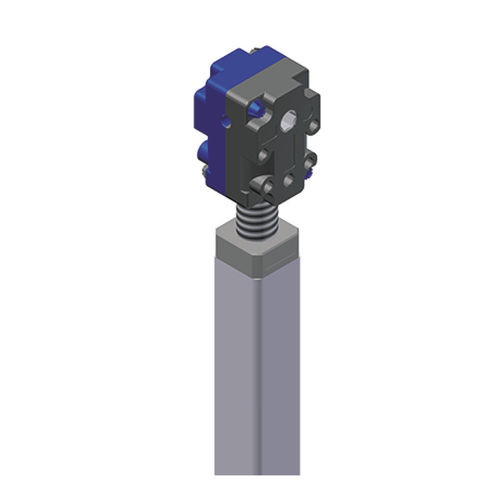

Kegelradgetriebe 3039 series

rechtwinklig1 - 5 Nmfür Höhenverstellung

Kegelradgetriebe mit Spindeleinheit 3039 Universell einsetzbare Hubeinheit mit Kegelradgetriebekopf für lineare Antriebslösungen. Mögliche Anwendungen sind höhenverstellbare Tische, diverse Verstellfunktionen bei Möbelgegenständen sowie jegliche Art linearer Verstellung im Wohn-, Wohnmobil- oder Industriebereich. Einfache Schraubbefestigungen und ein durchgehender Sechskant ermöglichen einen einfachen Systemaufbau und eine unkomplizierte Montage. Besondere Merkmale Wartungsfrei Getriebeübersetzung 1:1 Antriebsdrehmoment am Getriebekopf je nach Spindelsteigung: Max. 4 Nm Gehäuse aus glasfaserverstärktem Kunststoff Gehärtete Stahlkegelräder mit robuster, verstärkter Verzahnung Sowohl für den manuellen Antrieb als auch für den elektromotorischen Antrieb geeignet Technische Hinweise Die Hubeinheiten sind durch ein separates Führungssystem gegen Einwirkung von Seitenkräften zu schützen. Achtung: Die Spindelsysteme mit der Spindelsteigung > 3 mm sind gegebenenfalls nicht mehr selbsthemmend. Die Selbsthemmung ist in der Anwendung zu prüfen. Die Hubeinheit ist nur auf Druck belastbar. Falsche Dimensionierung des Führungssystems kann zu Beschädigungen der Hubeinheit führen: Beachten Sie bitte die Konstruktions- und Sicherheitshinweise zu Spindelantrieben. Diese finden Sie unter: https:// www.ketterer.de/downloads/anleitungen Einbauhinweis: Bei der Befestigung mittels oberen Bohrungen ø 4,1 (4x) sind mind. 2 M4 Schrauben zu verwenden. Dabei ist die Hubeinheit vorzugsweise stirnseitig oben abzustützen. Die Anbindung mittels Zusatzbefestigungsbohrung erfordert eine stirnseitige Abstützung.
