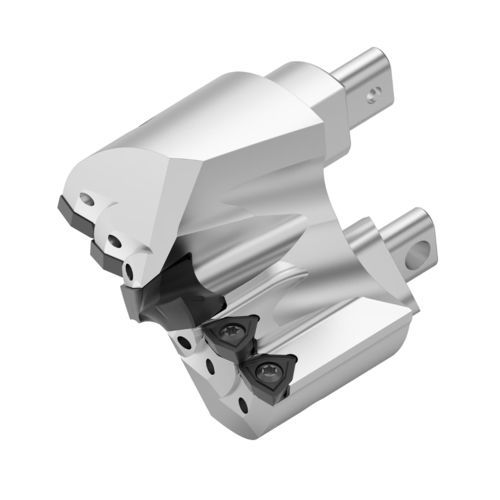

Bohrkopf / hohe Effizienz KSEM PLUS™

hochleistungsfahigPräzisionHochgeschwindigkeit

Produktübersicht
Der modulare Bohrer KSEM PLUS deckt Bohranwendungen im Durchmesserbereich von 28 mm bis 101,6 mm (1,102–4″) bis zu 10×D ab. KSEM PLUS vereint Vorteile eines modularen Bohrers und eines Wendeschneidplattenbohrers und bietet hohe Schnittgeschwindigkeit und Vorschubfähigkeit bei hohem Längen-Durchmesser-Verhältnis und geringeren Verbrauchskosten. Das modulare System ermöglicht einen schnellen Werkzeugaufbau und reduziert den Werkzeugbestand.

Kopfvarianten

• Kopf KSEM PLUS A1 für geringste Kosten pro Bohrung.
• Kopf KSEM PLUS B1 für anspruchsvolle Bedingungen wie gestapelte Bleche, querbohrungen und schräge Austritte.
• Austauschbare Kopfvarianten mit zwei voll wirksamen Schneiden liefern hohe Produktivität in vielen Materialien und Schnittbedingungen.

NEU! KSEM PLUS HPP Einlagen
Vermeiden Sie Pilotbohrungen bei Tiefbohrungen. Die HPP-Einlagen haben einen erhöhten Mittelkegel, der als Führungszapfen wirkt und Geradheit sowie Präzision sicherstellt; geeignet für Hochvolumenfertigungen wie Bohrungen an Komponenten für Windenergie.

• HP-Schneidgeometrie für maximale Spanabnahme
• Erhöhter Mittelkegel für Geradheit und Präzision
• Eckfasen schützen die Hauptschneide für längere Standzeit

KCMS40 für KSEM PLUS MD Einlagen
Hergestellt mit fortschrittlicher HiPIMS-Beschichtungstechnologie, ist dieser Werkstoff für die Bearbeitung von Edelstahl, hochtemperaturbeständigen Legierungen und langspanenden Stählen ausgelegt.

• Maximale Prozesssicherheit mit langer Standzeit auf Edelstahl
• Glatte Beschichtungsoberfläche verhindert Aufbau an Schneiden für gleichmäßigen Bearbeitungsprozess
• Werkstoff vereint optimale Beschichtungsadhäsion und hohe Hartmetallzähigkeit
• MD-Geometrie sorgt für überlegene Spanabfuhr und Oberflächenqualität

Anwendungen

• Großlochbohren (28 mm bis 101,6 mm)
• Tiefbohren bis zu 10×D
• Anspruchsvolle Bedingungen: gestapelte Bleche, Querbohrungen, schräge Austritte
• Hochvolumenbohrungen, typisch für die Fertigung von Komponenten für die Windenergie

Technische Daten

• Handelsbezeichnung: KSEM PLUS™
• Durchmesserbereich: 28 mm – 101,6 mm (1,102–4″)
• Maximale empfohlene Tiefe: bis zu 10×D (Längen-/Durchmesserverhältnis)
• Austauschbare Kopfarten: A1 (geringe Kosten pro Bohrung), B1 (für schwierige Austritte und Stapelbearbeitung)
• Schneidgeometrie: zwei voll wirksame Schneiden pro Kopf
• Einlagenoptionen: HPP-Einlagen mit erhöhtem Mittelkegel für geführtes, präzises Bohren
• Einlagenwerkstoff: KCMS40 (HiPIMS-Beschichtung) für Edelstahl, Hochtemperaturlegierungen und langspanende Stähle
• Wesentliche Vorteile: schneller Werkzeugaufbau, reduzierte Verbrauchskosten, minimierter Werkzeugbestand, hohe Spanabnahme, verbesserte Geradheit und Standzeit
• Typische Werkstoffe: Stahl, Edelstahl, Hochtemperaturlegierungen und weitere Aufgaben im Großlochbohren
