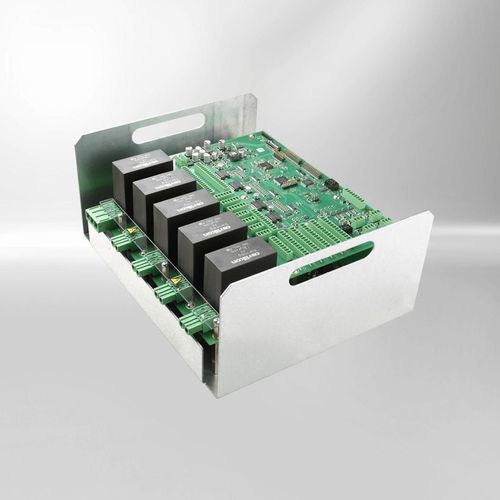

Induktionsheiz-Generator / für Industriemaschinen

für Teilefür Blechezur Wärmebehandlung

Kurzbeschreibung

Kundenspezifische Induktionsheizung von Kendrion sind maßgeschneiderte Systeme zur präzisen, dynamischen und homogenen Erwärmung von Werkstücken in industriellen Prozessen. Sie kombinieren Leistungselektronik, Steuerung/Kommunikation und Temperaturerfassung in anwendungsspezifischen Hardware- und Softwarelösungen.

Funktionen

• Leistungsteil: Modernste Halbleiterschalter liefern hohe Wirkungsgrade bei Arbeitsfrequenzen bis 50 kHz. Leistungsklassen bis 50 kW Gesamtleistung; bis 10 kW je Kanal; bis zu 8 unabhängige Kanäle möglich. Die Endstufen sind kurzschlussfest und für Dauerbetrieb ausgelegt.
• Steuerung und Kommunikation: Mikrocontroller-basierte Steuerung mit implementierter Temperaturregelung, Systemüberwachung, Anpassung der Induktoren an Endstufen und Feldbus-Kommunikation (z. B. EtherCAT) zur Einbindung in eine Mastersteuerung.
• Temperaturerfassung: Temperatur von Werkstücken wird mit industriellen Sensoren wie PT1000/PT100 oder Thermoelementen erfasst; Messung kann in der Leistungselektronik integriert oder als separate Einheit realisiert werden.

Vorteile im Überblick

• Kundenspezifisches Hardwaredesign
• Individuelle Softwarelösungen
• Kostenoptimierte Ausführung
• Zusätzliche digitale und analoge I/Os
• Optimale Temperaturregelung & gleichmäßige Erwärmung
• Feldbusfähig: PROFINET®, CANopen, EtherCAT®
• Umfangreiche Diagnosen, z. B. Temperaturmessung

Optionen und Konfigurationsmöglichkeiten

• Heizfunktion: Anzahl der Kanäle: 1–n; Kanalleistung: 1–10 kW je Kanal; Versorgungsspannung: 3-phasen AC / DC; Kühlung: passiv / luftgeforce / Wasser.
• Gehäuse & Montage: Gehäusematerialien: Metall, Kunststoff, Beschichtungen; Montage: Schaltschrank, Sammelschiene, Sonderlösungen; Schutzart: IP00 – IP54; Elektrischer Anschluss: Stecker, Schraubklemme.
• Zusatzfunktionen: I/O-Typen: digital, analog, Relais, galvanische Trennung; Temperatursensoren: PT100/PT1000, Thermoelemente; Feldbusoptionen: EtherCAT, PROFINET, CANopen.
• Weitere Optionen: Zulassungen (z. B. CE, UL), abgestimmte Geräteüberwachung und Fehlermanagement, integrierte Software-Temperaturregler.

Anwendungsfelder

• Lebensmittel & Getränke: Erwärmung von Kunststoffvorformen in Blasformmaschinen (Ersatz/Optimierung von Infrarot-Systemen).
• Textilmaschinen: Induktives Erwärmen von Walzen für das Strecken von Kunststoffgarnen.
• Druck & Papierverarbeitung: Erwärmung von Walzen und Platten für Druck, Prägung oder Papierverarbeitung als Alternative zu Öl- oder Infrarotsystemen.

Charakteristiken / Technische Spezifikationen (Auszug)

• Arbeitsfrequenz: bis 50 kHz.
• Maximale Systemleistung: bis 50 kW Gesamt; bis 10 kW je Kanal; bis zu 8 unabhängige Kanäle.
• Endstufen: kurzschlussfest, für Dauerbetrieb geeignet.
• Unterstützte Temperatursensoren: PT1000, PT100, Thermoelemente.
• Feldbus-Schnittstellen: EtherCAT, PROFINET, CANopen.
• Kühlungsoptionen: passiv, luftgeforce, Wasserkühlung.
• Schutzarten: IP00 bis IP54 (je nach Ausführung).
• Gehäuse/Montage: Metall-/Kunststoffgehäuse; Schaltschrank, Sammelschiene oder kundenspezifische Lösungen.
• I/O: digital, analog, Relaisausgänge, galvanische Trennung.
• Zulassungen: CE, UL (je nach Konfiguration).
• Integrierte Funktionen: Mikrocontroller-basierte Temperaturregelung, Systemüberwachung und Diagnosefunktionen.
