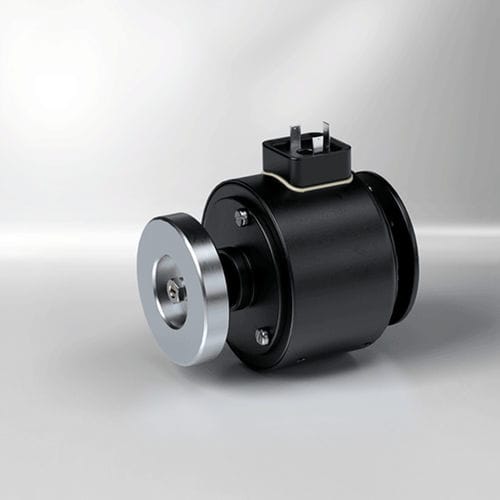

Magnetisch-induktiver Oszillator Electromagnetic Linear Oscillator

linearFrequenzAC

Der Kendrion Linearvibrator (Baureihe OLV) ist ein elektromagnetischer Schwingantrieb in geschlossener, robuster Bauform und wurde für universelle Einsatzgebiete in der Förder- und Zuführtechnik entwickelt. Durch die Überlagerung eines elektromagnetischen Wechselfeldes mit einer permanenten Vormagnetisierung erzeugt das Gerät eine lineare Schwingbewegung, deren Frequenz der angelegten Wechselspannung entspricht.

Beschreibung
Der Linearvibrator OLV ist als kompaktes, geschlossenes System aufgebaut und besteht aus einem Magnetkörper mit zwei Erregerspulen und einem zentralen Permanentmagneten. Der Anker wird beidseitig über Kalottenlager geführt; eine nichtmagnetische Welle, zentriert durch Druckfedern, führt den Anker. Beim Abschalten bremst der integrierte Permanentmagnet ein Nachschwingen. Der OLV wird in zahlreichen automatisierten Prozessen eingesetzt, z. B. zur lagerichtigen Ausrichtung von Papier in der Druckindustrie, zum Verdichten bei Dosenbefüllung sowie zur Bunker- und Behälterberüttelung. Mit zusätzlichem Zusatzgewicht auf der Ankerwelle kann der Linearvibrator auch als Rüttler bzw. magnetischer Klopfer verwendet werden.

Vorteile

• Robuste und geschlossene Bauform, geeignet für staubige oder industrielle Umgebungen
• Kompakter Schwingantrieb mit Stecksystem
• Mit Zusatzgewicht als Rüttler einsetzbar
• Auch als Pump- / Dosierantrieb nutzbar

Technische Daten

• Elektrischer Anschluss: 230 V AC, 50 Hz, 100% ED
• Leistungsbereich: 54 VA
• Schwinghub: 5,5 - 7 mm
• Gerätegewicht: 1,5 kg (Zusatzgewicht 0,25 kg)

Charakteristiken / Spezifikationen technischer Daten

• Geschlossene Bauweise mit Magnetkörper und zwei Erregerspulen
• Zentraler Permanentmagnet für Vormagnetisierung und Bremswirkung
• Ankerführung über Kalottenlager an beiden Enden
• Nichtmagnetische Welle, geführt durch zwei Zentrierdruckfedern
• Frequenz der Ankeroszillation entspricht der Frequenz der angelegten Spannung
• Als Rüttler durch Zusatzgewicht auf der Ankerwelle nutzbar
