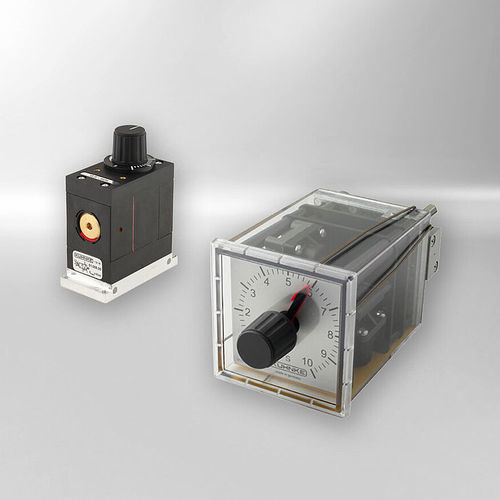

Pneumatisches Zeitrelais Pneumatische Zeitglieder

ZeitverzögerungkonsolenmontierbarEinbau

Übersicht
Pneumatische Zeitglieder bzw. Zeitverzögerungsventile von KENDRION verzichten vollständig auf elektrische Komponenten. Die einstellbaren Zeitbereiche reichen produktgestaffelt von 0,3 Sekunden bis hin zu 100 Stunden. Nach der Zündgefahrenbewertung gemäß EN 13463-1 fallen die pneumatischen Zeitglieder von KENDRION nicht unter die ATEX-Richtlinien und sind somit auch in explosionsgefährdeten Bereichen (z. B. IIG / IID) einsetzbar. Typische Anwendungsbereiche sind Brandschutzanlagen, Bergbau sowie die Öl- und Gasindustrie.

Kurze Beschreibung
Präzise, rein pneumatische Zeitsteuerung für Druckluftsignale; einstellbare Zeitbereiche je nach Produktserie; keine elektrischen Bauteile.

Hauptmerkmale

• Keine elektrischen Komponenten: rein pneumatischer Betrieb
• Einstellbare Zeitbereiche pro Serie: von 0,3 s bis 100 h (produktabhängig)
• Zeitsteuerung für Schalttafeleinbau mittels Fliehrotor mit Getriebeübersetzung (für 5/2-Serien)
• Kurzzeitmodelle arbeiten mit verstellbarem Vakuumprinzip und 3/2-Tellersitzventil (NC oder NO)
• ATEX-Bewertung nach EN 13463-1: nicht ATEX-pflichtig; geeignet für IIG/IID-Zonen
• Typische Anwendungen: Brandschutz, Bergbau, Öl & Gas
• Frühere Markenbezeichnung: Kuhnke

Beispiele für verfügbare Produkte (Auszug)

• 51.006 US | 0.5 - 60 s | 3/2-Wege NC | 1.5 - 8 bar | 1/8 NPT
• 51.006.00 | 0.5 - 60 s | 3/2-Wege NC | 1.5 - 8 bar | M5
• 51.006.01 | 0.5 - 60 s | 3/2-Wege NO | 1.5 - 8 bar | M5
• 51.006.01 US | 0.5 - 60 s | 3/2-Wege NO | 1.5 - 8 bar | 1/8 NPT
• 51.012 US | 1 - 120 s | 3/2-Wege NC | 1.5 - 8 bar | 1/8 NPT
• 51.012.00 | 1 - 120 s | 3/2-Wege NC | 1.5 - 8 bar | M5
• 51.012.01 | 1 - 120 s | 3/2-Wege NO | 1.5 - 8 bar | M5
• 51.018.00 | 3 - 180 s | 3/2-Wege NC | 1.5 - 8 bar | M5
• 54.021 | 0.3 - 10 s | 5/2-Wege | 0 - 10 bar | M5
• 54.025 | 0.3 - 10 h | 5/2-Wege | 0 - 10 bar | M5

Charakteristiken / Spezifikationen technischer Daten

• Hersteller / Marke: KENDRION
• Frühere Marke / Bezeichnung: Kuhnke
• Elektrische Komponenten: keine (rein pneumatisch)
• Zeitbereiche (gesamtübersicht, produktabhängig): von 0,3 s bis 100 h
• Funktionen: 3/2-Wege NC, 3/2-Wege NO, 5/2-Wege
• Druckbereiche (je nach Typ): 0 - 10 bar und 1,5 - 8 bar
• Pneumatische Anschlussarten: M5 oder 1/8 NPT (variantenabhängig)
• Medium: Druckluft, ungeölt
• Befestigung / Montage: Anschlussplatte, Schalttafeleinbau
• Umgebungstemperatur: typ. -10 ... +60 °C
• Normhinweis: Zündgefahrenbewertung gemäß EN 13463-1 — nicht ATEX-pflichtig (Einsatz in IIG/IID möglich)
