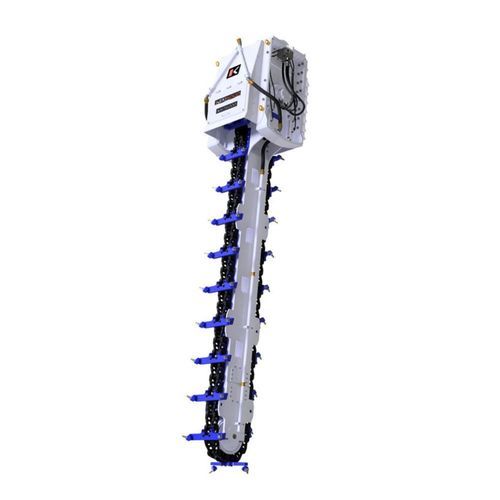

Soil-mix Wand System / SMW KSI series

Kurzbeschreibung
Die KEMSOLID KSI‑Anbaugeräte, angetrieben von KEMROC, sind Trench‑Soil‑Mixing (TSM) Anbaugeräte zur in‑situ Bodenverbesserung. Sie injizieren und vermischen einen zementären Bindestoff in die vorhandene Boden­säule, um durchgehende, homogene Boden‑Zement‑Strukturen mit präziser Tiefe und reduziertem Materialumschlag sowie CO₂‑Emissionen zu erzeugen.

Wesentliche Vorteile

• Verlängerbares Mischschwert bis 12–16 m je nach Modell
• Anbaufähig an Standard‑Bagger und Bohrgeräte
• Für effizientes Mischen optimiertes Hartmetall‑Zahn‑/Meißel‑Layout
• Drehmomentstarke Antriebe zum Einmischen schwerer Böden
• Einfache, robuste Konstruktion mit hydraulischer Kettenspannung
• Niedrige Vibrationen und Geräuschpegel für städtische oder empfindliche Einsatzorte
• Keine Aushubarbeiten oder Abtransport von Bodenmaterial — Bindemittel wird am tiefsten Punkt injiziert und nach oben gemischt, sodass eine durchgehende, dichtende Struktur entsteht
• Ökoeffiziente Ausführung: potenzielle CO₂‑Einsparung (~40%) gegenüber konventionellen Verfahren
• Hohe Tagesleistung möglich (>100 lfm/Tag unter günstigen Bedingungen)

Funktionsprinzip
Das Mischschwert dringt vertikal bis zur Zieltiefe (bis 16 m bei großen Modellen). Das Bindemittel wird am tiefsten Punkt injiziert, während eine rotierende Mischkette es nach oben in die Boden­säule einarbeitet und so ein homogenes, wasserresistentes Boden‑Zement‑Profil ohne Aushub erzeugt.

Hauptanwendungen

• Fundamente und spezielle Gründungen (Straßen, Schiene, Flughafengrundlagen, Verstärkung für starke Lasten)
• Trench‑Stabilisierung für Versorgungsleitungen und Kabelverlegung
• Grundwasserabdichtung, Barrierewände für kontaminierte Böden und Deponiekontainment
• Alternativen zu Schlitzwänden, Erddrucksicherungen und Stützbauwerken in beengten städtischen Bereichen

Zusätzliche Merkmale & Betriebshinweise

• Präzise Mischtiefen und genaue Injektionsposition gewährleisten vollständige Tiefenbehandlung und homogene Struktur
• Flexible Konfigurationen: verschiedene Breiten und Tiefen für unterschiedliche Böden und Projekte
• Empfohlene Kettengeschwindigkeit ca. 2,0–2,5 m/s für den Mischprozess
• Ausgelegt für schnelle, gleichmäßige Bindemittelverteilung und reproduzierbare Boden‑Zement‑Eigenschaften

Technische Daten / Spezifikationen

• Serienbezeichnung: KSI series
• Max. Mischtiefe: bis zu 16 m (modellabhängig: KSI 7000 ≈7 m; KSI 12000 ≈12 m; KSI 16000 bis 16 m)
• Mischbreite (typ.): KSI 7000 350–500 mm; KSI 12000 500–650 mm; KSI 16000 450–950 mm
• Max. Druckfestigkeit des Bodens: 10 MPa
• Max. Ölvolumenstrom: KSI 7000 ≈410 l/min; KSI 12000 ≈740 l/min; KSI 16000 ≈980 l/min
• Empfohlener Ölvolumenstrom (Betrieb @150 bar): KSI 7000 ≈280–350 l/min; KSI 12000 ≈490–620 l/min; KSI 16000 ≈660–820 l/min
• Max. Betriebsdruck: 400 bar
• Nennleistung: KSI 7000 ≈130 kW; KSI 12000 ≈220 kW; KSI 16000 ≈300 kW
• Drehmoment (bei 380 bar): KSI 7000 ≈24.200 Nm; KSI 12000 ≈54.400 Nm; KSI 16000 ≈72.600 Nm
• Empfohlenes Trägergerätgewicht: KSI 7000 ≈35–55 t; KSI 12000 ≈80–120 t; KSI 16000 ≈120–200 t
• Empfohlene Kettengeschwindigkeit: ≈2,0–2,5 m/s
• Beispiele für Standardmeißel: DT 22/46/38/22 (KSI 7000) und DT 22/90/70/30 (KSI 12000 & 16000)
• Gewicht pro Verlängerung / Gewicht bei max. Tiefe & Breite: KSI 7000 Verlängerung ≈400 kg (1 m); Gewicht bei max. Tiefe ≈4.900 kg; KSI 12000 Verlängerung ≈800 kg (1 m); Gewicht ≈13.500 kg; KSI 16000 Verlängerung ≈1.900 kg (2 m); Gewicht ≈21.000 kg
• Typische Leistung: >100 lfm/Tag (standortabhängig)
