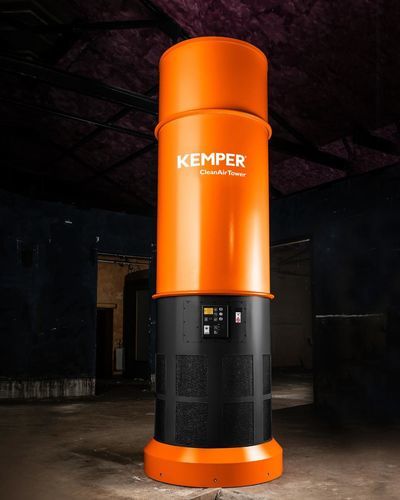

Belüftungsanlage mit Wärmerückgewinnung 390 620

mit eingebauter Filterung

Kurzbeschreibung
Energiesparendes Raumlüftungssystem mit Schichtlüftung für Schweißrauch in Produktionshallen. Minimale Luftverwirbelung, hohe Filterleistung (≥99,9 %), Rückführung gereinigter Luft und einfache Nachrüstung ohne Rohrleitungssystem.

Einsatzgebiete

• Werkstätten, in denen Punktabsaugung nicht möglich ist
• Ergänzend zu Punktabsaugsystemen
• Umgebungen mit wechselnden Staub-/Rauchquellen
• Arbeitsplätze, Produktionshallen, Logistik- und Lagerhallen

Funktion und Wirkungsweise
Die Hallenlüftung CleanAirTower schützt Mitarbeiter und Maschinen vor Feinstaub beim Schweißen. Gereinigte Luft wird dem Raum wieder zugeführt. Optimierte Luftführung sorgt dafür, dass Funken und Partikel an mehreren Kollisionspunkten Energie entzogen wird (Pinball-Prinzip), wodurch die Verbreitung in der Luft reduziert wird. Das Gerät arbeitet nach dem Schichtlüftungsprinzip, das von den zuständigen Arbeitssicherheitsstellen empfohlen wird.

Wirtschaftlichkeit und Betrieb
Wirtschaftlich lüften, intelligent steuern und flexibel reagieren: geringes Gefahrenpotenzial durch Fremdkörper, effektiver Energieentzug der Funken/Partikel, Tornado-Prinzip für hohen Abscheidegrad, Heizkostenminimierung durch Luftrückführung, lange Filterstandzeiten, kontaminationsfreie Staubentsorgung, kostengünstiger Nachrüsteinbau (keine Rohrleitungen nötig), nachrüstbares Kopfelement, sicherer Transport und Aufstellung durch Kranösen, unterbrechungsfreier Betrieb durch automatischen Staubaustrag in Staubsammeleimer.

Technische Daten (Auszug)
Gewicht (kg): 666
Höhe (mm): 3617
Durchmesser (Ø mm): 1004
Anschluss-Durchmesser (mm): 1172
Volumen Staubsammelbehälter (L): 10
Filterstufen: 1
Filterfläche (einzel) (m²): 20
Anzahl Filterelemente: 3
Filterfläche gesamt (m²): 60
Abscheidegrad ≥ (%): 99.9
Motorleistung (kW): 5.5
Nennstrom (A): 11
Schalldruckpegel (dB(A)): 72
Druckluftversorgung (bar): 5-6
Max. Ventilatorleistung (m³/h): 10800
Absaugleistung (m³/h): 6000
Unterdruck min. (Pa): 2300

Charakteristiken / Spezifikationen technische

• Modell: CleanAirTower
• Filterleistung: Abscheidegrad ≥ 99,9 %
• Gesamtfilterfläche: 60 m² (3 Elemente à 20 m²)
• Max. Ventilatorleistung: 10.800 m³/h; Absaugleistung: 6.000 m³/h
• Motorleistung: 5,5 kW (Nennstrom 11 A)
• Schalldruckpegel: 72 dB(A)
• Gewicht: 666 kg; Höhe: 3.617 mm; Durchmesser: 1.004 mm
• Staubsammelbehälter: 10 L; Druckluftversorgung: 5–6 bar
