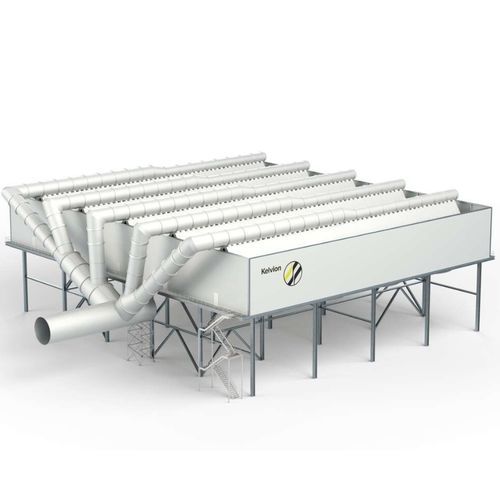

Luftgekühlter Kondensator ACC

DampfStahlProzess

Luftgekühlter A-Frame-Kondensator MASH-System Das Hauptdesign für vakuumluftgekühlte Kondensatoren basiert auf dem MASH-Konzept. Der Dampf wird über eine Dampfleitung und einen Verteiler in den Kondensator geleitet. Der Dampf strömt über 2 oder 3 Reihen von Rippenrohren nach unten. Die Kondensate werden in Haubensammlerkästen aufgefangen, die mit einem Heißwassertank verbunden sind. Nicht kondensierbare Stoffe werden zur endgültigen Kondensation durch eine Entlüftungsreihe nach oben geleitet. Erfüllt die meisten Anforderungen von API 661 (ISO 13706) und ASME VIII div 1 U-gestempelt, wenn vom Endbenutzer gefordert Optimierte Auswahl für Grundstücksplaneinschränkungen mit Groovy-Rippen Einreihiges System Das einreihige System besteht aus aluminiumbeschichteten Stahlflachrohren. Aluminiumlamellen werden an die aluminiumbeschichteten Flachrohre gelötet. Das Lot, das den Spalt zwischen dem Fuß der Rippen und dem Kernrohr ausfüllt, sorgt für hervorragende Wärmeübertragungseigenschaften. Geringer dampfseitiger Druckabfall für besseres Vakuum und geringe Kondensatunterkühlung Optimale Ausnutzung der gesamten Kühloberfläche, da strömungsfreie Bereiche vermieden werden Beständig gegen Einfrieren A-Rohr-System Das A-Rohr besteht aus einem elliptischen, blanken Rohr mit rechteckigen Kohlenstoffstahlrippen. Die Wärmeübertragung wird durch Feuerverzinkung optimiert. Der Spalt zwischen dem Rippenfuß und der Rippe ist vollständig mit Zink gefüllt, um hervorragende Wärmeübertragungseigenschaften zu erzielen. Feuerverzinkung sorgt für hervorragenden Korrosionsschutz Geeignet für Vakuumbetrieb sowie für Druckverflüssiger nach PED oder ASME VIII div 1
