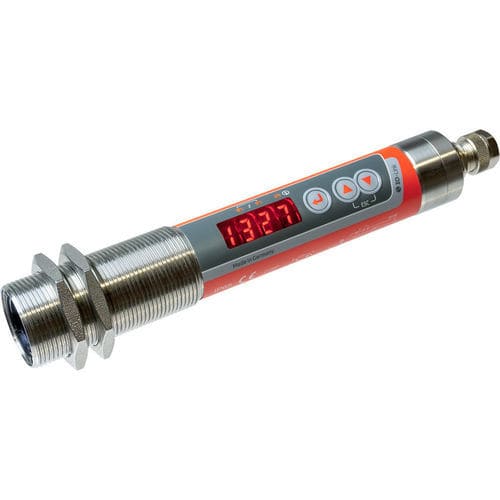

Pyrometer mit LED-Display CellaTemp® PK 68

°C°F4-20 mA

Übersicht:
Der CellaTemp PK 68 ist ein digitales Zwei-Farben-Pyrometer für industrielle Temperaturmessungen von 550 bis 1 400 °C. Die Zwei-Farben-Messung verringert die Empfindlichkeit gegenüber Störeinflüssen wie Staub, Dampf, verschmutzten Schutzfenstern oder wechselnder Emissionsfähigkeit im Vergleich zu Einkanal-Pyrometern. Die PK 68 Baureihe verfügt über eine Vitalitätsanzeige und SMART-Selbstüberwachung zur kontinuierlichen Aufzeichnung betrieblicher Daten und Unterstützung der präventiven Instandhaltung.

Besondere Merkmale:

• Messbereich 550 bis 1 400 °C
• Universell konfigurierbarer Schaltausgang
• Hohe optische Auflösung durch Präzisionslinsen
• IO-Link Schnittstelle (V1.1.3)
• Parametereinstellung über Tasten am Sensor oder über Leitsystem
• 2 × Schaltausgänge PNP Open Collector
• Einfache Montage über M30 Zentralgewinde
• Große, helle 4-stellige LED-Anzeige

Version / Kerndaten:
Version: CellaTemp PK 68 BF 1
Messbereich: 550 - 1400 °C
Zielgröße: 21 mm bei 1,5 m Brennweite
Form des Messfeldes: rund
Messprinzip: Zwei-Farben (Doppelfotodiode)

Messparameter (Zusammenfassung):
Sensor: Doppelfotodiode
Spektralbereich: 0,95 / 1,05 µm
Ansprechzeit t90: ≤ 10 ms (T > 650 °C)
Messunsicherheit: 1 % des Messwertes
Wiederholgenauigkeit: 2 K
Temperaturkoeffizient: 0,05 %/K
Auflösung analoger Ausgang: 0,1 K + 0,005 % des Messbereichs
Auflösung Schnittstelle: 0,1 K
Auflösung Anzeige: 1 K

Elektrische Parameter:
Analogausgang: 0(4)-20 mA, linear, skalierbar
Widerstand: ≤ 500 Ω
Schaltausgänge: 2 × PNP Open Collector, 24 V DC, 150 mA max. je Ausgang
Testeingang: 10 - 34 V DC (IEC 61131-2)
Schnittstelle: IO-Link V1.1.3
Versorgungsspannung: 18 - 32 V DC
Stromaufnahme: ≤ 50 mA bei 24 V DC

Anzeige und Bedienung:
Anzeige: 4-stellige rote LED, Ziffernhöhe 8 mm
Statusanzeige: 3 LEDs
Bedienelemente: 3 Tasten

Allgemeine Parameter:
Anschluss: M12 5-polig (A-coding)
Umgebungstemperatur: 0 - 65 °C
Lagerungstemperatur: -20 - +80 °C
Zulässige Luftfeuchte: max. 95 % r.H. (nicht kondensierend)
Abmessungen: Ø 30 × 210 mm (ohne Stecker)
Gehäuse: Edelstahl V2A (1.4305)
Schutzart: IP65 (DIN 40050)
Gewicht: ca. 0,4 kg

Verstellbare Parameter (Beispiele):
Analogskalierung und Auswahl 0/4-20 mA, Dämpfzeitkonstante, Maximalwert-Haltezeit, Betriebsart, Schaltpunkte und Verzögerungen, Temperaturkorrektur per Interpolationspunkte, Vitalitätsanzeige, Serviceparameter, Werkseinstellung, Tastensperre, Einheit °C/°F, Temperatur-Simulation

Funktionen:
Übertemperatur-Signal (internes > 75 °C), Service-Funktion (Simulation Messwert), DTD (Discontinuous Temperature Detection) für diskontinuierliche Prozesse, Diagnose (Verpolung, Überlast, falsche Versorgungsspannung), Verpolschutz für Versorgung und Ausgänge

Lieferumfang:
Infrarot-Thermometer CellaTemp PK 68, Kurzanleitung, 2 Befestigungsmuttern

Software:
SW 50 (IO-Link Software)

Messfeld (Beispiele):
Messabstand - Messfeld-Durchmesser
0.00 mm - 15.00 mm
60.00 mm - 15.24 mm
120.00 mm - 15.48 mm
180.00 mm - 15.72 mm
300.00 mm - 16.20 mm
600.00 mm - 17.40 mm
900.00 mm - 18.60 mm
1 500.00 mm - 21.00 mm

Technische Daten:

• Modell: CellaTemp PK 68
• Messbereich: 550 - 1 400 °C
• Messprinzip: Zwei-Farben, 0,95 / 1,05 µm
• Optik / Zielgröße: 21 mm bei 1,5 m (Beispiele im Messfeld)
• Ansprechzeit: ≤ 10 ms (T > 650 °C)
• Genauigkeit: 1 % des Messwertes; Wiederholgenauigkeit 2 K
• Ausgänge: 0(4)-20 mA; 2 × PNP Schaltausgänge
• Schnittstelle: IO-Link V1.1.3
• Versorgung: 18 - 32 V DC; ≤ 50 mA
• Gehäuse & Schutz: Edelstahl, IP65
• Anzeige & Bedienung: 4-stellige LED, 3 Status-LEDs, 3 Tasten
• Abmessungen / Gewicht: Ø 30 × 210 mm; ca. 0,4 kg
• Im Lieferumfang: Kurzanleitung und 2 Befestigungsmuttern
