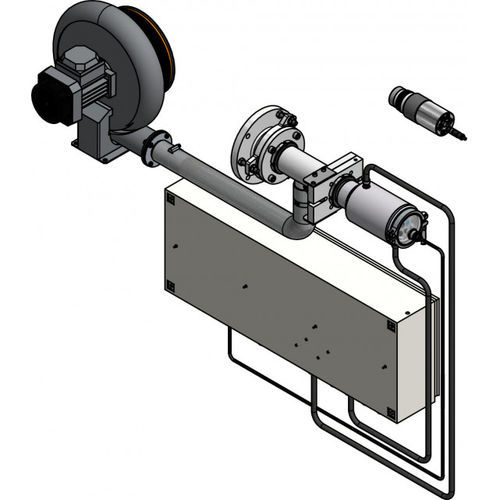

Temperaturmesssystem PA 40-K007

DurchflussLaseroptisch

Messsystem bestehend aus:

• Pyrometer CellaTemp PA 40 AF 4
• Montage PA 20-066

Besondere Merkmale:

• Quotienten-Pyrometer mit fokussierbarer Optik im Edelstahlgehäuse
• Breitband-entspiegelte Präzisionslinse
• 2 Analogausgänge, 2 Schaltausgänge, USB und RS 485
• Visierhilfe: Durchblick-Visier
• Montagearmatur mit Kühlanschluss und Anschluss für externen Lüfter für den Industrieeinsatz, mit flexibel verstellbarer Halteeinrichtung
• Schaltschrank mit Durchflusswächter und Anschlüssen für Wasser, Luft und Netzspannung
• Externer Lüfter

Lieferumfang:

• Pyrometer CellaTemp PA
• Anschlusskabel VK 02/A (5 m)
• Videokabel VK 02/F (5 m) für Modell mit eingebauter Kamera
• USB-Kabel VK 11/D (1,8 m)
• Software CellaView
• Handbuch (Kurzfassung)

Technische Daten - Messparameter:
Messbereich: 500 - 3000 °C in mehreren Segmenten
Sensor: Doppel-Photodiode
Spektralbereich: 0,95 / 1,05 µm
Ansprechzeit t98: Messbereich 500 - 1400 °C: ≤ 10 ms (T > 650 °C); Messbereich 650 - 1700 °C: ≤ 20 ms (T > 650 °C) und ≤ 10 ms (T > 750 °C); Messbereich 750 - 2400 °C: ≤ 10 ms (T > 950 °C); Messbereich 850 - 3000 °C: ≤ 10 ms (T > 1050 °C)
Messunsicherheit: 1 % des Temperaturwerts [°C]
Wiederholbarkeit: 2 K
Temperaturkoeffizient: 0,05 %/K
Auflösung Stromausgang: 0,2 K + 0,03 % des gewählten Bereichs
Auflösung Schnittstelle: 0,1 K
Auflösung Anzeige: 1 K

Optische Varianten (Objektive und Fokussierbereiche):
Für Messbereich 500 - 1400 °C: Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞
Für Messbereiche 650 - 1700 °C, 750 - 2400 °C und 850 - 3000 °C: Standardobjektiv PZ 20.01: Fokussierung 0,4 m - ∞
Nahaufsatz PZ 20.03: Fokussierung 0,2 m - 0,4 m
Weitwinkelobjektiv PZ 20.05: Fokussierung 0,2 m - ∞
Teleobjektiv I PZ 20.06: Fokussierung 1,2 m - ∞
Teleobjektiv II PA 20.06: Fokussierung 0,6 m - ∞
Zusätzlich für 850 - 3000 °C: Makroobjektiv PA 40.01: Fokussierung 0,086 m - 0,115 m

Elektrische Parameter:
Analogausgang: 0(4) - 20 mA linear, schaltbar, skalierbar
Widerstand: ≤ 500 Ω
Analogeingang: 0 - 10 V
Schaltausgang: 2 x Open Collector 24 V DC, ≤ 30 mA
Schalteingang: 2 x bis 24 V
Schnittstellen: USB; RS 485
Stromversorgung: 24 V DC +10 % / -20 %
Stromaufnahme: ≤ 175 mA bei 24 V DC

Kamera:
Videoausgang: Composite PAL, 1 Vpp, 75 Ω

Funktionen:
Durchblick-Visier; Laser-Pilotlicht; Kameraoption; 4-stelliges rotes LED-Display (Ziffernhöhe 8 mm); 2 x LED-Statusanzeigen; Bedienelemente: 3 Tasten

Allgemeine Daten:
Anschluss: M12-Gewinde, 8-poliger Anschluss
Umgebungstemperatur: 0 - 65 °C
Lagerungstemperatur: -20 - +80 °C
Zulässige Luftfeuchte: 95 % r.H. max. (nicht kondensierend)
Abmessungen: Ø 65 mm x 220 mm (max. 277 mm)
Gehäuse: Edelstahl V2A (1.4305)
Schutzart: IP 65 nach DIN 40050
Gewicht: ca. 0,9 kg

Einstellbare Parameter (Auswahl):
Messbereich; Messgröße und Skalierung der analogen Ein- und Ausgänge; Glättungsfilter; Speicherbetrieb und Speicherhaltezeit; Emissionsgrad; Transmissionsgrad; Kompensation der reflektierten Umgebungsstrahlung; Grenzen und Betriebsart der Alarmkontakte; Parameter der ATD-Funktion (optional); Lineariserungsfunktion; LED-Statusanzeige; Simulation von Strom und Temperatur; Temperatureinheit °C/°F; Messkanalwahl; Schwellenwert der Verschmutzungsüberwachung; Für Modelle mit Kamera: TBC-Funktion und Weißabgleich

Funktionen (Auswahl):
Übertemperatur-Signal: Überschreitet die Innentemperatur 80 °C, zeigt der Analogausgang einen Wert > 20,5 mA an
Service-Funktion: Simulation eines Messwerts oder eines Stromsignals
ATD (Automatic Temperature Detection): Automatische Temperaturdetektion bei diskontinuierlichen Prozessen

Messfeld (Abstand : Durchmesser)
0.00 mm : 18.00 mm
16.00 mm : 17.39 mm
32.00 mm : 16.77 mm
48.00 mm : 16.16 mm
64.00 mm : 15.55 mm
80.00 mm : 14.93 mm
96.00 mm : 14.32 mm
112.00 mm : 13.71 mm
128.00 mm : 13.09 mm
144.00 mm : 12.48 mm
160.00 mm : 11.87 mm
176.00 mm : 11.25 mm
192.00 mm : 10.64 mm
208.00 mm : 10.03 mm
224.00 mm : 9.41 mm
240.00 mm : 8.80 mm
256.00 mm : 8.19 mm
272.00 mm : 7.57 mm
288.00 mm : 6.96 mm
304.00 mm : 6.35 mm
320.00 mm : 5.73 mm
336.00 mm : 5.12 mm
352.00 mm : 4.51 mm
368.00 mm : 3.89 mm
384.00 mm : 3.28 mm
400.00 mm : 2.67 mm

Software:
CellaView

Liefer-/Artikelinformation:
Artikel-Nr.: 1093281
