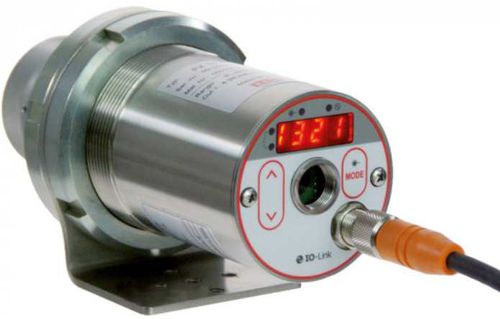

Pyrometer mit LED-Display CellaTemp® PX 40

°C°F4-20 mA

Product description:
Das CellaTemp® PX 40 ist ein digitales Quotientenpyrometer zur Messung von Temperaturen von 500 bis 3 000 °C. Das Zwei-Farben-Messverfahren (Quotient) macht das Gerät unempfindlicher gegenüber Störeinflüssen wie Staub und Dampf im Sichtfeld, verschmutzten Schutzscheiben oder wechselnden Oberflächen im Vergleich zu Einkanal-Pyrometern. Zur genauen Zielerfassung sind Durchblickvisier, Laserpilotlicht oder Kameramodul verfügbar.

Special features:

• Messbereich: 500 bis 3 000 °C
• IO-Link Schnittstelle
• Fokussierbare Wechselobjektive zur Anpassung des Messabstands
• Breitband-entspiegelte Präzisionsoptik
• LED-Anzeige gut ablesbar aus der Entfernung
• Alle Parameter über Tastatur einstellbar
• Teststromausgang für Diagnose
• 1 Analogausgang und 2 Schaltausgänge
• Quell-/Kanal frei konfigurierbar
• ATD-Funktion zur automatischen Temperaturerkennung
• SCM-Funktion zur Verschmutzungsüberwachung

Additional product information:
Verfügbare Zieloptionen: Durchblickvisier, Laserpilotlicht, Kameramodul. Fokussierbares Linsensystem mit mehreren Objektiven und Makro- / Nahbereichsobjektiven für kurze Messabstände. Kameraversion liefert PAL-Composite-Videoausgang zur Ausrichtung und Beobachtung.

Technical specifications:

• Messprinzip: Zweifarben (Quotient)
• Messbereich: 500 - 3000 °C (in Segmenten)
• Sensor: Doppel-Photodiode
• Spektralbereich: 0,95 / 1,05 µm
• Ansprechzeit t98: abhängig vom Messbereich (Beispiele: 500–1400 °C ≤ 10 ms (T > 650 °C); 650–1700 °C ≤ 20 ms (T > 650 °C) / ≤ 10 ms (T > 750 °C); 750–2400 °C ≤ 10 ms (T > 950 °C); 850–3000 °C ≤ 10 ms (T > 1050 °C))
• Messunsicherheit: 1 % des Messwertes [°C]
• Wiederholgenauigkeit: 2 K
• Temperaturkoeffizient: 0,05 %/K
• Auflösung Stromausgang: 0,2 K + 0,03 % des gewählten Bereichs
• Auflösung Schnittstelle: 0,1 K
• Auflösung Anzeige: 1 K
• Analogausgang: 0(4)–20 mA, linear, schaltbar, skalierbar
• Last für Analogausgang: ≤ 500 Ω
• Schaltausgänge: 2 × Open Collector 24 V DC, ≤ 150 mA
• Schnittstelle: IO-Link
• Versorgung: 24 V DC +10 % / -20 %
• Stromaufnahme: ≤ 175 mA (24 V DC)
• Videoausgang (Kamera-Modell): Composite PAL, 1 Vpp, 75 Ω
• Anzeige: 4-stellige rote LED-Anzeige (Ziffernhöhe 8 mm)
• Statusanzeige: 4 × LED
• Bedienelemente: 3 Tasten (parameterüber Tastatur einstellbar)
• Abmessungen: Ø 65 mm × 220 mm (max. 277 mm)
• Gehäuse: Edelstahl V2A (1.4305)
• Schutzart: IP65 (nach DIN 40050)
• Gewicht: ca. 0,9 kg
• Anschluss: M12-Gewinde, 5-polig
• Umgebungstemperatur (Betrieb): 0 - 65 °C
• Lagerungstemperatur: -20 - +80 °C
• Zulässige Luftfeuchte: max. 95 % r.H. (ohne Kondensation)
• Lieferumfang (Beispiel): Pyrometer CellaTemp PX, Anschlusskabel VK 02/L AF 1 (5 m), Videokabel VK 02/F (5 m) für Modelle mit eingebauter Kamera, Kurzanleitung
• Einstellbare Parameter (Auswahl): Skalierung Analogausgang, Glättungsfilter, Speicherbetrieb und Haltezeit, Emissionsgrad, Transmissionsgrad, Alarmgrenzen und -modi, ATD-Parameter, Simulation von Strom und Temperatur, Temperatureinheit °C/°F, Messkanalauswahl (Zweifarben / Einkanal)
• Funktionen (Auswahl): Übertemperatur-Signal, Service-Simulationsfunktion, ATD für diskontinuierliche Prozesse, Verschmutzungsüberwachung (SCM)
• Optische Varianten / Objektive (Auswahl): Makroobjektiv PA 40.01 (Fokus 0,086 - 0,115 m) für höchste Temperaturbereiche; Standardobjektiv PZ 20.01 (0,4 m - ∞); Close-up PZ 20.03 (0,2 - 0,4 m); Weitwinkel PZ 20.05 (0,2 m - ∞); Teleobjektiv PZ 20.06 (1,2 m - ∞); Tele PA 20.06 (0,6 m - ∞) — Objektivwahl abhängig von AF-Version / Messbereich
