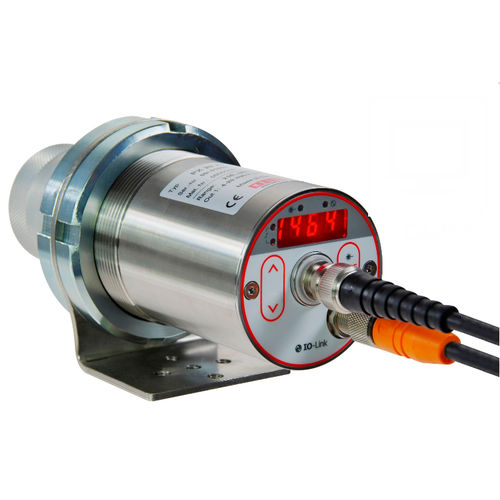

Monochromatisches Pyrometer CellaCombustion PX 17

mit LED-Display°C°F

Artikelbeschreibung
Das CellaCombustion PX 17 misst an einer speziellen CO2-empfindlichen Wellenlänge, bei der heiße kohlenstoffhaltige Gase eine hohe optische Dichte und gute Strahlungseigenschaften aufweisen. Es ist vorgesehen für die Abgastemperaturmessung in gasbeheizten Kesseln, Kleinfeuerungsanlagen und ähnlichen industriellen Verbrennungsprozessen.

Besondere Merkmale

• Messbereich: 400 bis 2000 °C
• IO-Link-Schnittstelle für Konfiguration und Datenaustausch
• Fokussierbare Optiken zur präzisen Anpassung der Messentfernung
• Breitband-entspiegelte Präzisionsoptik (Standard PZ 15.03)
• 4-stellige rote LED-Anzeige, aus der Distanz ablesbar
• Teststromausgang für Diagnosen
• 1 Analogausgang (0/4–20 mA) und 2 Schaltausgänge (Open Collector)
• Quelle (Emissionsgrad/Transmissionsgrad) frei konfigurierbar

Technische Daten — Messtechnische Parameter
Messbereich: 400 - 2000 °C
Sensor: Thermopile (Ein-Farben-Prinzip)
Spektralbereich: CO2-Bande
Ansprechzeit t98: ≤ 100 ms
Messunsicherheit: 0,75 % des Messwerts + 1 K
Reproduzierbarkeit: 2 K
Temperaturkoeffizient: 0,04 %/K
Auflösung Stromausgang: 0,2 K + 0,03 % des gewählten Messbereichs
Auflösung Schnittstelle: 0,1 K
Auflösung Anzeige: 1 K

Optische Varianten
Standardobjektiv: PZ 15.03 — Fokussierung 0,8 m - ∞, Distanzverhältnis 75 : 1

Elektrische Parameter
Analogausgang: 0(4) - 20 mA linear, umschaltbar, skalierbar
Bürde: ≤ 500 Ω
Schaltausgänge: 2 × Open Collector 24 V DC, ≤ 150 mA
Schnittstelle: IO-Link
Versorgungsspannung: 24 V DC +10 % / -20 %
Stromaufnahme: ≤ 175 mA (24 V DC)

Videokamera
Videoausgang (Modelle mit Kamera): Composite PAL, 1 Vpp, 75 Ω

Ausstattung
Visieroptionen: Durchblickvisier / Laser-Pilotlicht / Kamera (je nach Ausführung)
Display: 4-stellige rote LED, Ziffernhöhe 8 mm
Statusanzeige: 4 × LED
Bedienelemente: 3 Taster

Allgemeine Parameter
Anschluss: M12 Schraubverbindung 5-polig
Umgebungstemperatur: 0 - 65 °C
Lagertemperatur: -20 - +80 °C
Zulässige Luftfeuchte: 95 % r.H. max. (nicht kondensierend)
Abmessungen: Ø 65 mm × 220 mm (max. 277 mm)
Gehäuse: Edelstahl V2A (1.4305)
Schutzart: IP 65 (DIN 40050)
Gewicht: ca. 0,9 kg

Einstellbare Parameter
Skalierung des Analogausgangs (0/4–20 mA); Glättungsfilter; Speicherbetrieb und Haltezeit; Emissionsgrad; Transmissionsgrad; Grenzwerte und Betriebsart der Alarmkontakte; ATD-Parameter; Simulation von Strom und Temperatur; Temperatureinheit °C/°F. Kameramodelle: TBC, Weißabgleich, Messpunktanzahl.

Funktionen
Übertemperatur-Signal (interne Temperatur > 75 °C); Servicefunktion (Simulation eines Messwertes oder eines Stromsignals); ATD (Automatic Temperature Detection) für diskontinuierliche Prozesse.

Lieferumfang
Pyrometer CellaTemp PX; Anschlusskabel VK 02/L AF 1 (5 m); Videokabel VK 02/F (5 m) für Kameramodelle; Kurzanleitung.

Messfeld (Beispiele)
Messentfernung / Messfeld-Durchmesser (Beispiele):
0.00 mm → 24.00 mm
32.00 mm → 23.47 mm
64.00 mm → 22.93 mm
96.00 mm → 22.40 mm
128.00 mm → 21.87 mm
160.00 mm → 21.33 mm
192.00 mm → 20.80 mm
224.00 mm → 20.27 mm
256.00 mm → 19.73 mm
288.00 mm → 19.20 mm
320.00 mm → 18.67 mm
352.00 mm → 18.13 mm
384.00 mm → 17.60 mm
416.00 mm → 17.07 mm
448.00 mm → 16.53 mm
480.00 mm → 16.00 mm
512.00 mm → 15.47 mm
544.00 mm → 14.93 mm
576.00 mm → 14.40 mm
608.00 mm → 13.87 mm
640.00 mm → 13.33 mm
672.00 mm → 12.80 mm
704.00 mm → 12.27 mm
736.00 mm → 11.73 mm
768.00 mm → 11.20 mm
800.00 mm → 10.67 mm

caractéristiques / spezifikationen

• Modell: CellaCombustion PX 17
• Messbereich: 400 – 2.000 °C
• Optik (Standard): PZ 15.03, Fokus 0,8 m – ∞, Distanzverhältnis 75 : 1
• Sensor / Prinzip: Thermopile / Ein-Farben
• Schnittstelle: IO-Link (konfigurierbar)
• Analogausgang: 0(4) – 20 mA; 2 Schaltausgänge (Open Collector 24 V DC)
• Ansprechzeit: ≤ 100 ms
• Unsicherheit: 0,75 % des Messwerts + 1 K; Reproduzierbarkeit 2 K
• Anzeige: 4-stellige rote LED; Status 4 × LED; 3 Taster
• Versorgung: 24 V DC (+10 % / -20 %)
• Schutzart: IP 65; Gehäuse: Edelstahl V2A
• Abmessungen: Ø 65 mm × 220 mm (max. 277 mm); Gewicht: ca. 0,9 kg
