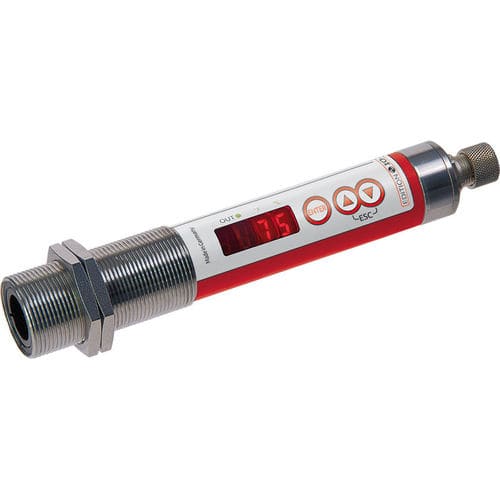

Pyrometer mit LED-Display CellaTemp® PK 52

°C°FIO-Link

Produktbeschreibung
Das CellaTemp® PK 52 ist ein Infrarot-Pyrometer zur Temperaturmessung in flammenbeheizten Öfen. Der selektive Spektralbereich um 3,9 µm macht Messungen unempfindlich gegenüber Wasserdampf und CO2 im Sichtfeld, sodass präzise Messungen durch Flammen und Verbrennungsgase auch bei großen Messabständen möglich sind.

Besondere Merkmale

• Messbereich 500 bis 2 000 °C
• Universell konfigurierbare Schaltausgänge
• Hohe optische Auflösung durch Präzisionslinsen
• IO-Link Schnittstelle für Integration und Parametrierung
• Alle Parameter über Taster am Sensor oder Anlageninterface einstellbar
• 2 × Schaltausgänge PNP Open-Collector
• Einfacher Einbau über M30 Zentralgewinde
• Große, kontraststarke 4-stellige LED-Anzeige

Messparameter (Auszug)
Messbereich: 500 - 2000 °C
Sensor: Thermopile
Spectralbereich: 3,8 - 4,0 µm (für Flammenmessungen optimiert)
Ansprechzeit t90: ≤ 60 ms
Messunsicherheit: 1 % des Messwertes [°C]
Wiederholbarkeit: 4 K
Temperaturkoeffizient: 0,04 %/K
Auflösung Stromausgang: 0,1 K + 0,005 % des gewählten Messbereichs
Auflösung Schnittstelle: 0,1 K
Auflösung Anzeige: 1 K

Elektrische Parameter (Auszug)
Analogausgang: 0(4) - 20 mA linear, schaltbar, skalierbar
Lastwiderstand: ≤ 500 Ω
Schaltausgang: 2 × PNP Open-Collector, 24 V DC, max. 150 mA je Ausgang
Testeingang: 10 - 34 V DC (nach IEC 61131-2)
Schnittstelle: IO-Link V1.1.3
Versorgungsspannung: 18 - 32 V DC
Stromaufnahme: ≤ 50 mA bei 24 V DC

Funktionen / Anzeige
Anzeige: 4-stellige rote LED, Ziffernhöhe 8 mm
Statusanzeige: 3 × LED
Bedienelemente: 3 Taster

Allgemeine Parameter
Anschluss: M12 5-poliger Steckverbinder (A-coding)
Umgebungstemperatur: 0 - 65 °C (Betrieb)
Lagerungstemperatur: -20 bis +80 °C
Zulässige Luftfeuchte: bis 95 % r.F. (nicht kondensierend)
Abmessungen: Ø 30 × 210 mm (ohne Stecker)
Gehäuse: Edelstahl V2A (1.4305)
Schutzart: IP65 (DIN 40050)
Gewicht: ca. 0,4 kg

Einstellbare Parameter (Beispiele)
Analogausgang Skalierung und Dämpfung, Emissionsgrad Schnell-Einstellung, Transmission für Schutzglas, Haltezeit für Max-Speicher, Schaltkontaktkonfiguration (Quelle, Schaltpunkt, Verzögerungen), Temperaturkorrektur über Interpolationspunkte, Vitalitätsanzeige, Serviceparameter, Rücksetzen auf Werk, Tastensperre, Anzeigeoptionen (Temperatur / Betrieb), Temperatureinheit °C/°F, Temperatur-Simulation

Funktionen (Auszug)
Übertemperaturmeldung (interne Temperatur > 75 °C)
Service-Funktion: Simulation eines Messwertes
Diagnosefunktion: weist auf Verpolung, Überlast und falsche Versorgungsspannung hin
Verpolungsschutz für Versorgung, Analogausgang und Schaltausgänge

Lieferumfang
Infrarot-Pyrometer CellaTemp® PK 52
Kurzanleitung
2 Befestigungsmuttern

Software
SW 50

Technische Daten

• Modell: CellaTemp® PK 52
• Messbereich: 500 - 2 000 °C
• Spektralbereich: 3,8 - 4,0 µm (für Flammenmessungen optimiert)
• Ausgangsoptionen: 0/4 - 20 mA analog, 2 × PNP Open-Collector Schaltausgänge
• Schnittstelle: IO-Link V1.1.3
• Ansprechzeit: ≤ 60 ms
• Genauigkeit: 1 % der Messung
• Schutzart: IP65
• Gehäuse: Edelstahl (Ø 30 × 210 mm)
• Betriebstemperatur: 0 - 65 °C
