Spulmaschine

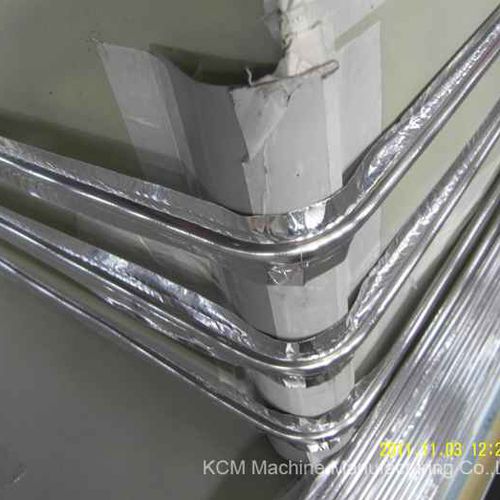

Wickelmaschine für Aluminium-Rohrverdampfer Diese Maschine ist speziell für die Innenauskleidung von Gefriertruhen, die mit einem Aluminiumrohrverdampfer abgedeckt werden, der das Rohr automatisch um die Außenseite der Innenauskleidung wickelt. Ⅰ. Allgemeine Konzeption Der erste Punkt für diese Wickelmaschine ist, dass es notwendig ist, Aluminiumrohr zu verwenden, um in dieser Maschine verarbeitet zu werden, und dann wird das Rohr direkt auf die Oberfläche der Kühltruhen-Innenauskleidung bedeckt, inzwischen mit Klebeband, um das Rohr fest mit der Innenauskleidung zu verbinden (leicht durch manuelle Hilfe). Die Ausrüstung besteht aus Abwickeln für Rohr Begradigung und Nivellierung, niedriger und Anhebung Gerät für Gefrierschrank innere kann durch Rohr von unten nach oben automatisch, Rohr Wicklung Gerät, Schimmel mit Auto-Klemmung, wenn innere Liner auf die Klemme setzen, so dass die innere Liner fest für Rohr Wicklung, elektrische Steuersysteme etc. halten kann abgedeckt werden. Ⅱ. Technische Parameter 1. Zeitkreis≤45s pro Stück. 2. Verarbeitung Material: Aluminium und Stahlrohr mit Durchmesser 7mm oder entsprechend der Anforderung des Kunden für Wicklungswerkzeugadapter, 0,9mm in der Rohrdicke. 3. AL-Band Breite: 35~60mm, Dicke: 0,4~0,7mm; 4. Produktumfang für Innenauskleidung: L800~1800mm×B450~750mmXH650~750; 5. Elektrische Leistung: Ungefähr 10KVA 380V/50Hz) 6. Druckluft: 0,5-0,65MPa; 7. Farbe: Entsprechend der Nachfrage des Benutzers. Ⅲ. Hauptausrüstungen Funktion 1. Gerät zum Wickeln von Rohren: Für den Zweck der Platzierung Coiling Aluminiumrohr. 2. Rohrpuffergerät: Zum Löschen der Geschwindigkeitssynchronisationstoleranz. 3. Begradigungs- und Hebe-Senk-Vorrichtung: Um das Rohr wickeln um den Gefrierschrank inneren Liner mit Nivellierung Rohr von unten nach oben Auto zu machen.
