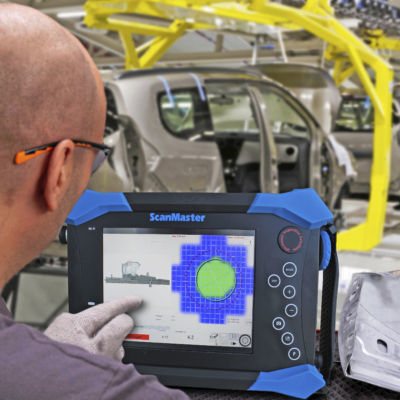

Ultraschallinspektionssystem SCANMASTER UT/X

automatischDickenGeometrie

Die auf der Phased-Array-Technik basierende Prüfung von Schweißpunkten mit dem ScanMaster UT/X erlaubt es, den Schweißlinsen-Durchmesser, den verschweißten Bereich sowie die Restwandstärke der Linse direkt zu messen. Daneben kommen statistische Auswertealgorithmen der einzelnen A-Bilder aller Elemente zum Einsatz. Die Anordnung der Elemente in einer Matrix gestattet die vollständige Prüfung von Schweißpunkten bis zu einem Durchmesser von 9 mm mit einem einzigen Prüfkopf. Im Bedarfsfall können auch konventionelle Prüfköpfe innerhalb eines Prüfplanes eingesetzt werden, wenn aufgrund der Bauteilgeometrie der PA-Prüfkopf zu groß ist. In diesem Fall kommen wieder die herkömmlichen Bewertungsalgorithmen zum Einsatz. Der PA-Prüfkopf kann sowohl mit flexiblem Wasservorlauf als auch mit fester Vorlaufstrecke verwendet und somit der Schweißpunktgeometrie angepasst werden. Die wichtigsten Fakten • Integriertes PA-System auf MANTIS-Basis • Automatische IO/NIO-Bewertung und Klassifizierung der Schweißpunkt-Qualität • Nur 1 Phased-Array-Prüfkopf für alle Punktdurchmesser (bis 9 mm) • Nahezu unbegrenzte Anzahl von Prüf-Setups, C-Bildern und A-Bildern speicherbar • Verwendung bewährter Auswertealgorithmen • Unterstützung von 2-, 3- und 4-Blech-Verbindungen • Netzwerkanbindung zum Datenaustausch (SpotWeld Connect) • Datenmanagement von extern (UltraSPIS) • Erstellung von Prüfberichten
