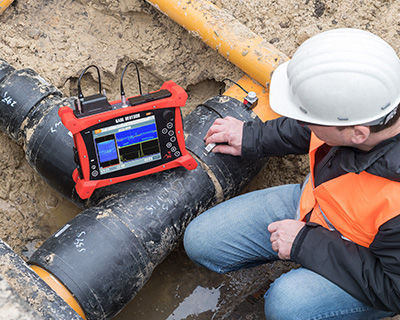

Ultraschallfehlerdetektor MANTIS

Phased-Arraydurch allseitige FokussierungFTP

Der kleine Bruder des GEKKO: Ähnlich leistungsstark, aber deutlich kompakter. Die 16:64 Phased-Array-Kanalkonfiguration und zwei konventionelle Ultraschallkanäle bieten alle Möglichkeiten für Standardprüfaufgaben bis hin zu Multigruppenanwendungen. Einfachste Bedienerführung und moderne Ultraschall-Techniken wie die Total Focusing Method (TFM) runden das Bild des klassischen Allrounders ab. Die wichtigsten Fakten • CIVA-unterstützte Prüfparameter-Erstellung und damit sehr schnelle Berechnung der Delay-Laws auch für komplexe Prüfprobleme (Matrix-Arrays, gekrümmte Bauteile) • Total Focusing Method (TFM) in Echtzeit • Umfangreiche Ergebnisdarstellungen (A-, B-, C-, D-Bilder, Draufsicht, Seitenansicht, 3D-Darstellung, Dynamik-Kurven etc.) • Extrem geringes Übersprechen zwischen benachbarten Kanälen (Cross-Talk-Dämpfung > 50 dB), somit guter Signal-Rausch-Abstand im A-Bild und kontrastreiche B- und C-Bilder • Bis zu 3 Encoder-Eingänge • Laufzeiten- und winkelabhängige Empfindlichkeitsjustierung, AVG
