Ultraschallinspektionssystem ECHOGARPH-STPS-PAUT

automatischfür Rohrefür Stangen

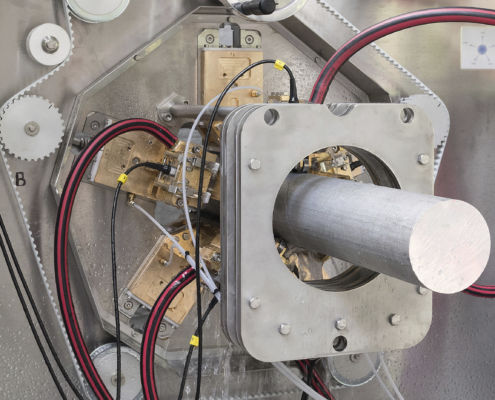

Die Phased-Array-Variante ECHOGRAPH-STPS-PAUT des konventionellen Stangenprüfsystems ECHOGRAPH STPS ermöglicht eine schnelle 100%-Prüfung des Volumens. Fünf Prüfköpfe erzeugen überlappende Sektor-Scans mit jeweils bis zu 20 Schüssen. Insgesamt werden bis zu 120 parallele Prüfkanäle verwendet. Der typische Durchmesserbereich zu prüfender Stangen reicht von 15 mm bis 130 mm. Mit bis zu 2 m/s werden die Stangen dabei linear durch die Prüfanlage transportiert. Die Mechanik ist einfach und kompakt aufgebaut. Sehr kurze Umrüstzeiten (ca. fünf Minuten) werden durch die simultane Verstellung aller Prüfkopfhalter ermöglicht. Die Prüfkopfankopplung erfolgt verschleißfrei über Wasserstrahlen (Squirter). Die gefederte Aufhängung der Prüfkopfhalter kompensiert die unvermeidlichen mechanischen Geradheitstoleranzen der Stangen (typisch 1 mm/m – 2 mm/m) und optimiert diesen Anlagentyp für die Prüfung schwarzer Stangen. Die wichtigsten Fakten • Schnelle Stangenprüfung für Durchmesser 15 mm – 130 mm • Linearer Stangentransport (bis 2 m/s) • 5 Phased-Array-Prüfköpfe • Ankopplung über Wasserstrahlen (Squirter) • Sehr schnelle Umrüstung • Ausgleich der Geradheitstoleranzen durch gefederte Aufhängung der Prüfkopfhalter
