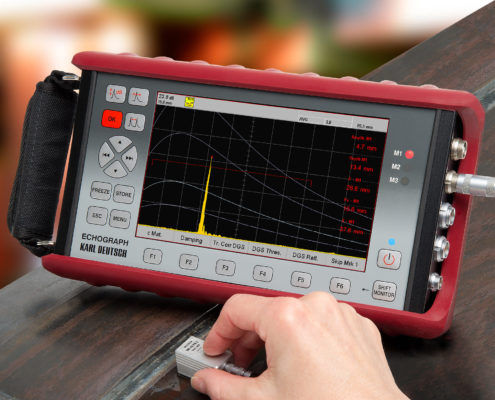

Ultraschallfehlerdetektor ECHOGRAPH 1095

FlugzeittragbarHandgerät

Das ideale Gerät für die manuelle Ultraschallprüfung ist ausgestattet mit den Vorteilen der digitalen Prüftechnik: Robuste mechanische und elektronische Komponenten mit einem großen, kontrastreichen Bildschirm und die komfortable, praxisgerechte Bedienerführung machen es auch im rauen Betrieb und im Freien nahezu unverwüstlich. Darüber hinaus verfügt das Gerät auch über einen Tiefenausgleich und eine Rückwandechoabsenkung. Optionale Erweiterungen mit Weggebernutzung: Linienschrieb und TOFD Beim Linienschrieb wird die Ortsposition für die jeweilige Amplitude durch einen Weggeber bestimmt und digital an das Gerät übermittelt. Das bei der Schweißnahtprüfung etablierte TOFD-Verfahren (Beugungslaufzeittechnik) erlaubt die Bestimmung von Fehlerposition und -größe durch Auswertung von Beugungssignalen, die an den Rändern angeschallter Fehlstellen entstehen. Wanddicken-Messwerte können in den Zellen eines Matrixrasters gespeichert werden. Dem Matrixraster werden entsprechende Messstellen des zu prüfenden Teils zugeordnet. Eine farbcodierte Visualisierung der Messwerte innerhalb der Matrix erlaubt eine schnelle Beurteilung der Fehlerverteilung, z. B. bei der Restwanddickenmessung an einer Rohrleitung. Eine anwenderfreundliche Systemführung unterstützt weniger geübte Ultraschallprüfer auch bei der Prüfkopfhandhabung und Gerätejustierung: Einfach den Assistenten aktivieren und dann den Anleitungen auf dem Bildschirm folgen.
