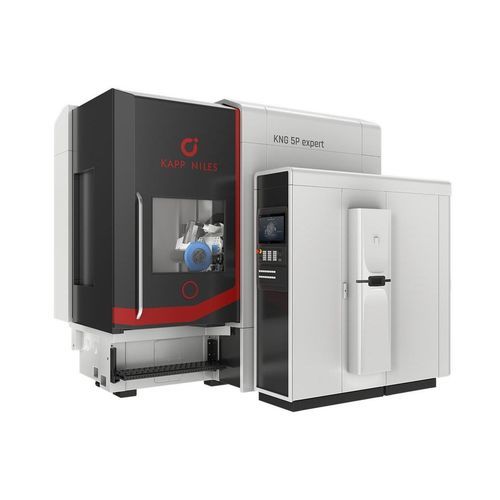

Außenrundschleifmaschine KNG 5P expert

Innenrundfür Getriebemit Rotationstisch

Produktübersicht
Die KNG 5P expert ist eine Zahnradschleifmaschine für die präzise Bearbeitung von Außen- und Innenverzahnungen. Das kompakte Maschinenkonzept verbindet hohe Rüstfreundlichkeit mit flexiblen Fertigungsmöglichkeiten. Die direkt angetriebene Schleifspindel nimmt Schleifscheiben Ø 60–350 mm auf und arbeitet bis 9.500 rpm. Die Abrichtspindel schwenkt in eine ergonomisch zugängliche Position für den Werkzeugwechsel. Die 5-Achs-Interpolation über eine offene Schwenkachse ermöglicht effizienten, nahezu verschränkungsfreien Zweiflankenschliff. Ein groß dimensionierter Rundtisch mit elektrischem Direktantrieb und tiefer Rundtischbohrung nimmt lange Wellen auf. Ein breites Optionsspektrum erlaubt die anwendungsspezifische Konfiguration.

Hauptmerkmale

• Präzise Bearbeitung von Außen- und Innenverzahnungen
• Kompaktes Design mit hoher Rüstfreundlichkeit
• Direkt angetriebene Schleifspindel; Schleifscheibendurchmesser 60–350 mm; Spindeldrehzahl bis 9.500 rpm
• Schwenkbare Abrichtspindel für ergonomischen Werkzeugwechsel
• 5-Achs-Interpolation (offene Schwenkachse) für effizienten, nahezu verschränkungsfreien Zweiflankenschliff
• Groß dimensionierter Rundtisch mit elektrischem Direktantrieb und tiefer Rundtischbohrung für lange Wellen
• Wegschwenkbarer Reitstock, stufenlos einstellbar bis zu einem Spitzendruck von 2.000 N
• Fähig zum Schleifen von Schnecken mit Steigungswinkeln bis 45°
• Breites, konfigurierbares Optionsspektrum

Technische Daten (Tabelle)
max. Kopfkreisdurchmesser: 500 (600) mm
max. Werkstücklänge: 1.500 mm
Modulbereich: 0,5 - 25 mm
max. Verzahnungsbreite: 675 mm
Schwenkbereich Schleifkopf: -45 / +135 deg

Technische Spezifikationen

• Maschinenmodell: KNG 5P expert
• Aufgabe: Präzise Bearbeitung von Außen- und Innenverzahnungen
• Schleifspindel: direkt angetrieben, geeignete Schleifscheibendurchmesser 60–350 mm
• Schleifspindel-Drehzahl: bis 9.500 rpm
• Max. Kopfkreisdurchmesser: 500 (600) mm
• Max. Werkstücklänge: 1.500 mm
• Modulbereich: 0,5–25 mm
• Max. Verzahnungsbreite: 675 mm
• Schwenkbereich Schleifkopf: -45° bis +135°
• Rundtisch: elektrisch direktangetrieben, tiefe Rundtischbohrung für lange Wellen
• Reitstock: wegschwenkbar, stufenlos justierbar, Spitzendruck bis 2.000 N
• Abrichtung: schwenkbare Abrichtspindel für ergonomischen Werkzeugwechsel
• Achsen: 5-Achs-Interpolation (offene Schwenkachse) für Zweiflankenschliff
• Fähigkeit: Schleifen von Schnecken bis zu 45° Steigungswinkel
