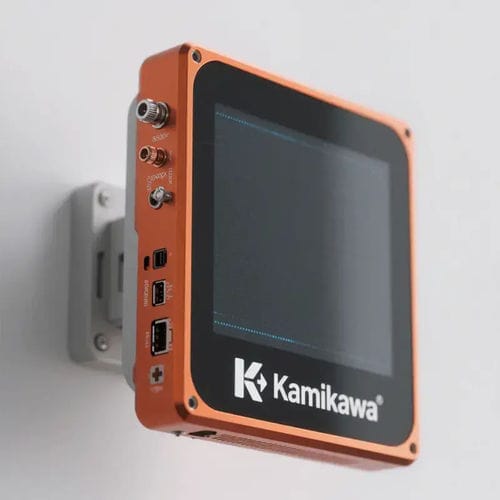

Steuerungs-Elektrogehäuse

maßgefertigtwandmontiertAufbau

Übersicht
Teilbares Aluminiumgehäuse für Elektronik, ausgelegt für Prototypen, Kleinserien und industrielle Serienfertigung. Hergestellt aus hochwertiger Aluminiumlegierung, wahlweise als Strangpressprofil oder präzise CNC-Bearbeitung zur Erfüllung mechanischer, thermischer und EMI-Anforderungen.

Hauptmerkmale

• Kundenspezifische Größen (Länge, Breite, Höhe) mit skalierbaren Produktionsmethoden.
• Verfügbare Fertigungsverfahren: Strangpressung (Profile) und präzise CNC-Bearbeitung.
• Individuelle Ausschnitte, Befestigungsbohrungen, Anschlüsse und Laser-/Drucklogo-Optionen.
• Oberflächenbehandlungen: Sandstrahlen, Eloxieren und optionale Pulverbeschichtung für Korrosions- und UV-Beständigkeit.
• Verbesserte passive Wärmeableitung; optionale Kühlrippen für Hochleistungsdesigns.
• Unabhängige Farbbox-Verpackung für sicheren weltweiten Versand.
• Großer Katalog vorhandener Profile (>300) und 3D-Modelle (>400) für schnelle Auswahl.

Kernvorteile

• Kompatibel mit Prototyping- und Serienproduktionsprozessen.
• Verbesserter Schutz gegen Staub, Stöße und Umwelteinflüsse im Vergleich zu vielen Kunststoffen.
• Effektive Wärmeleitung zur Unterstützung wärmeempfindlicher Bauteile.
• EMI/RFI-Abschirmung durch leitfähige Materialien und Oberflächenbehandlungen.
• Leichte Bauweise für einfachere Handhabung und Montage.
• Geringer Wartungsaufwand und lange Lebensdauer in industriellen Umgebungen.

Maßgeschneiderte Services

• Kostenlose 3D-Konstruktions- und Zeichnungsunterstützung basierend auf PCB-Abmessungen (STEP/3D-Dateien werden unterstützt).
• Individuelle Innenaufbauten, Ausschnitte und Präzisionsfeatures werden per CNC umgesetzt.
• Logo-Markierung (Lasergravur/Druck), Farbanpassung und Verpackungsindividualisierung.
• Flexible MOQ: Prototypen ab 1 Stück; Kleinserien- und Standard-MOQs werden in den Spezifikationen erläutert.

Typische Anwendungen

• Industrielle Steuerungsgehäuse und Module
• Schutz von Leiterplatten und Elektronik
• Gehäuse für IoT-Gateways und Sensoren
• Kommunikations- und Netzwerkausrüstung
• Netzteile und Batteriegehäuse
• Innen-/Außeninstallationen (wählbare IP-Dichtung)

Produktaufbau & Fertigung
Das Gehäuse verwendet ein zweiteiliges Split-Design (obere und untere Schale) für einfache Montage und Wartung. Die Hauptkörper sind präzisionsgestrangpresste Aluminiumprofile, die strukturelle Steifigkeit und integrierte Wärmepfade bieten. Alle Öffnungen und Merkmale werden mit präziser CNC-Bearbeitung und engen Toleranzen gefertigt. Silikon-Dichtungen und verstärkte Ecken verbessern Stoßfestigkeit und Dichtung. Die modulare Bauweise unterstützt schnellen Ausbau und Bauteilaustausch.

Konstruktions- & Technikhinweise

• Typische CNC-Toleranzen für kritische Ausschnitte und Befestigungsmerkmale: ±0.02 mm.
• Empfohlener Innenfreiraum: ca. 10 mm um die Leiterplatte für Bauteile, Leitungen und thermische Ausdehnung.
• Standardendkappen: 2,0 mm flache Aluminiumplatten; kundenspezifische Endkappenstile verfügbar.
• Interne Befestigungsoptionen: Leiterplattenstifte, interne Halterungen oder optionale Flanschen für Wand-/Pfostenmontage.

Verpackung & Lieferung
Unabhängige Farbbox-Verpackung verfügbar, um Einheiten für den globalen Versand zu sichern. Produktionsmethode (Strangpressung vs. CNC) und Bestellmenge bestimmen Lieferzeiten und Kosten; typische Zeit für Konstruktionfreigabe + Produktion: 7–14 Arbeitstage, abhängig von Methode und Menge.

Merkmale / Technische Spezifikationen

• Material: Hochwertige Aluminiumlegierung (extrudierte / bearbeitete Komponenten).
• Oberflächenbehandlung: Sandstrahlen + Eloxieren (optionale Pulverbeschichtung).
• Wärmemanagement: Natürliche Wärmeleitung des Aluminiums; optionale Kühlrippen für Hochleistungsmodelle.
• Typische CNC-Toleranz: ±0.02 mm.
• Kundenspezifische Größe: Unbegrenzte Anpassungen von Länge/Breite/Höhe; keine Werkzeugkosten für Standardprofil-Längenänderungen.
• Endkappen: Standard 2,0 mm flaches Aluminium; kundenspezifische Stile unterstützt.
• Dichtung: Silikonstreifen an den Fugen; IP-dichte Optionen bis IP67 (modellabhängig).
• Produktionsmethoden: Strangpressung/Profil für Massenproduktion; CNC für Prototypen und Kleinserien.
• Verfügbare Profile: >300 existierende Profile; >400 STEP/3D-Modelle in der Bibliothek.
• MOQ: Prototypen ab 1 Stück; kundenspezifische Designs häufig ab kleinen MOQs (z. B. 5 Stk. für bestimmte kundenspezifische Formen).
• Lieferzeit (typisch): Konstruktionfreigabe + Produktion üblicherweise 7–14 Arbeitstage (variabel nach Methode und Menge).
• Verpackung: Kundenspezifische Farbbox-Verpackung für weltweiten Versand verfügbar.
• EMI/RFI: Leitfähige Behandlungen und Eloxieroptionen zur Verstärkung der Abschirmung.
