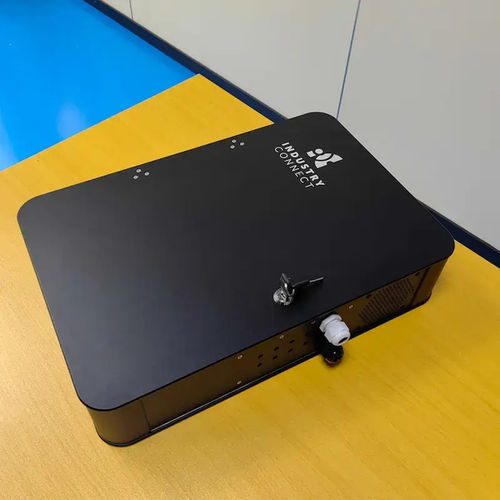

Steuerungs-Elektrogehäuse

wandmontiertrackfähig 19"Aluminium

Kernvorteile

• IP67-wasserdichtes Gehäuse, geprüft für 1 m Eintauchen und ausgelegt für kontinuierlichen Außeneinsatz.
• Gehäuse aus hochfester Aluminiumlegierung 6063-T5 mit eloxierter Oberfläche für Korrosions- und UV-Beständigkeit.
• Integriertes Kühlkörper-Design für passive Wärmeableitung von Leiterplatten und Außen-Elektronik.
• Verstärktes Silikon-/Gummidichtsystem verhindert langfristiges Eindringen von Staub, Feuchtigkeit und Insekten.
• Vibrationsresistente mechanische Struktur, geeignet für Mast-, Wand- und Industrieinstallationen.

Kundenspezifische Dienstleistungen

• Kundenspezifische Gehäuseabmessungen basierend auf Leiterplattenlayout und Montageanforderungen.
• CNC-gefertigte Ausschnitte für Kabelverschraubungen, Antennen und Außensteckverbinder.
• Lasergravur für Teilenummern, Logos oder IP-Kennzeichnungen auf der Gehäusefläche.
• Individuelle Montagewinkel, Mastadapter und Wandbefestigungs-Kits auf Anfrage erhältlich.

Häufige Anwendungsfälle

• Außen-IoT-Sensoren, Smart-Agriculture-Geräte und Umweltüberwachungsstationen.
• Telecom-Ausrüstung (einschließlich 5G-Remote-Units), Straßenbeleuchtungs-Controller und Fernüberwachungseinheiten.
• Solarwechselrichter, Batteriemanagementsysteme und Projekte im Bereich erneuerbare Energien.
• Industrielle Automatisierungssteuerungen, die in rauen Fabrik- oder Feldumgebungen eingesetzt werden.
• Wetterstationen, Verkehrssteuerungen und öffentliche Sicherheitsgeräte.

Individuelle Anpassung & CNC-Bearbeitung für wasserdichte Gehäuse (Zusammenfassung)
Das Gehäuse wird aus 6063-T5 Aluminium gefertigt und unterstützt umfangreiche CNC-Bearbeitungsservices: Präzisionsausschnitte für Steckverbinder, Kabelverschraubungen und Antennen; eingeschraubte Gewindeeinsätze; und maßgeschneiderte Befestigungsmerkmale. Oberflächenoptionen umfassen Sandstrahlen, Eloxieren und optional Pulverbeschichtung. Lasergravur und Prototypenfertigung sind möglich; bei größeren Serien können Formgebühren entfallen.

Langlebigkeit & Wetterschutz
Entwickelt zur Erfüllung der IP67-Anforderungen mit einem verstärkten Dichtungssystem, widersteht das Gehäuse Wasser-, Staub- und Feuchtigkeitseintritt. Der eloxierte Aluminiumkörper bietet Korrosionsschutz für Küsten- und Industrieumgebungen. Geräte durchlaufen Druckprüfungen, Temperaturschwankungen und Aufpralltests zur Validierung der Haltbarkeit. Einsatztemperaturbereich: -40°C bis +85°C.

Vielseitige Anwendungen & Einsatzfälle
Geeignet für stationäre und mobile Installationen: Wand-, Mast- oder Rackmontage. Interne Schienen, Halterungen oder Trennwände können zur Organisation der Komponenten ergänzt werden. Typische Einsatzbereiche: Telekom-Basisstationen, maritime Navigationsgeräte, Ferntelemetrie und Solarregler.

Wesentliche Spezifikationen (wie dargestellt)

• Material: Aluminiumlegierung 6063-T5 (eloxierte Oberfläche).
• IP-Klassifizierung: IP67 — staubdicht und geschützt gegen Eintauchen bis 1 m für 30 Minuten.
• Betriebstemperatur: -40°C bis +85°C.
• Wärmemanagement: Integriertes Kühlkörper-Design für passive Wärmeableitung.
• Abdichtung: Verstärktes Silikon-/Gummidichtsystem für langanhaltenden Schutz.
• Mechanik: Vibrationsresistente Konstruktion für Mast-, Wand- und Rackmontage.
• Korrosionsbeständigkeit: Eloxierte Oberfläche; geeignet für Küsten-/Industriebedingungen.
• Oberflächen: Sandstrahlen + Eloxieren; optionale Pulverbeschichtung.
• Anpassung: CNC-Ausschnitte, Lasergravur, kundenspezifische Größen, Montagezubehör.
• Prüfungen: Druckprüfungen, Temperaturschwankungen und Aufpralltests.
• Standardzubehör: Vorgebohrte Montageöffnungen; optionale interne Schienen/Halter/Trennwände.

Installation & technischer Support (Zusammenfassung)
Unterstützt mehrere Montagekonfigurationen (Flansche, Montageohren, integrierte Halter) und bietet vorgebohrte Montageöffnungen für schnelle Montage. Installationsanleitungen, Montagezeichnungen und Engineering-Support für kundenspezifische Designs und Konformitätsprüfungen sind verfügbar.

Häufig gestellte Fragen (Zusammenfassung)

• Welche Anpassungsoptionen sind verfügbar? Unbegrenzte Größen, CNC-Ausschnitte, Laserbeschriftung, Oberflächenbehandlungen und interne Montageoptionen. Prototypen ab 1 Stück möglich.
• Wie lange dauert ein kundenspezifisches Gehäuse? Typische Lieferzeit 7–14 Werktage inklusive Designfreigabe; komplexe Designs können länger dauern; Express-Optionen verfügbar.
• Sind diese für alle Außenbedingungen geeignet? Mit IP67-Dichtung und Korrosionsbehandlungen widerstehen sie Regen, Staub, Feuchtigkeit und Temperaturschwankungen; eloxiertes Aluminium erhöht UV- und Chemikalienbeständigkeit.
• Bieten Sie 3D-Design-Unterstützung an? Engineering-Support und kostenlose 3D-Modellierungs-/Layout-Dienste sind zur Verifizierung vor der Produktion verfügbar.

technische merkmale / spezifikationen

• Material: Aluminiumlegierung 6063-T5 (eloxierte Oberfläche).
• IP-Klasse: IP67 (wasserdicht bis 1 m für 30 Minuten; staubdicht).
• Betriebstemperaturbereich: -40°C bis +85°C.
• Wärmemanagement: Integrierter Kühlkörper für passive Ableitung.
• Abdichtung: Verstärktes Silikon-/Gummidichtsystem.
• Mechanik: Vibrationsresistent; Mast-, Wand- und Rackmontage.
• Korrosionsbeständigkeit: Eloxiert; geeignet für Küsten-/Industrieumgebungen.
• Oberflächen: Sandstrahlen + Eloxieren; optionale Pulverbeschichtung.
• Anpassung: CNC-Ausschnitte, Lasergravur, kundenspezifische Größen, Zubehör.
• Prüfungen: Druck-, Temperaturzyklus- und Aufpralltests.
• Standardzubehör: Vorgebohrte Montageöffnungen; optionale interne Schienen/Halter/Trennwände.
