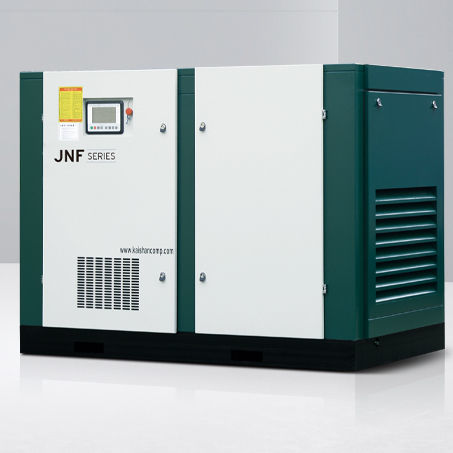

Schrauben-Druckbooster

ImpellerGasölfrei

Einführung
Die KAISHAN‑Tochter Chongqing Kaishan Fluid Machinery Co., Ltd. entwickelt und fertigt Fluidmaschinen, darunter Schrauben‑Vakuumpumpen, ölfreie Schraubengebläse, magnetisch gelagerte Gebläse sowie in Entwicklung befindliche Trockenpumpen. Die Produkte sind für industrielle Anwendungen ausgelegt, die saubere und effiziente Vakuum‑ und Druckluftlösungen benötigen.

Vakuumpumpen
Konzipiert für optimierte Leistung in definierten Betriebszuständen liefern die Schrauben‑Vakuumpumpen hohe Förderleistung bei geringem Energieverbrauch in den jeweiligen Einsatzbereichen. Verschleißteile sind minimiert, das Paket ist kompakt. Ein intern entwickeltes Einlassventil ermöglicht druckdifferenzgesteuerte Einspritzung; der Wegfall einer erzwungenen Ölpumpe reduziert parasitäre Verluste und Ausfallrisiken im ölfreien Betrieb. Die volumetrische Einlassregelung kombiniert mit der Drehzahlregelung durch permanenterregte Motoren erzeugt eine n‑förmige Kennlinie und hält die Pumpe im optimalen Leistungsbereich von 5–350 mbar. Eine proprietäre End‑Purge‑Lösung reduziert die Abnahme des Gasdurchsatzes bei hohem Vakuum und stabilisiert den Betrieb. KAISHANs permanenterregtes Drehzahlregelsystem und das fortschrittliche PID‑Regelverfahren harmonisieren Einlassventil und Drehzahl zur stabilen Druckhaltung und Maximierung der Förderleistung.

Innovatives Maschinenkonzept
Der Maschinenkern verwendet eine Y‑Rotorlinie und eine Dreifach‑Lagerung (Zylinder‑ und Kegelrollenlager), wodurch eine Lagerlebensdauer >100.000 Stunden erreicht wird. Die großvolumige Niedergeschwindigkeits‑Rotor‑Geometrie verbessert die Laufruhe und reduziert Schallpegel. Die integrierte Bauweise erleichtert die Installation.

Lieferumfang (Vakuumpumpen)

• Leistung: 11 kW ~ 160 kW
• Förderleistung: 6,9 m3/min ~ 96,9 m3/min
• Enddruck: 0,5 mbar(A), 0,67 mbar(A)

Anwendungsbereiche der Vakuumpumpen

• Medizin: zentrale Krankenhausanlagen, Gehäuseabsaugung, zentrales Laborvakuum
• Pharma: Entgasung von Cremes und Pulvern, Vakuumfüllung, Absaugfiltration
• Elektronik: Bauteilhandling, Leiterplattenfertigung, zentrale Vakuumsysteme
• Lebensmittel: Geflügelfleischverarbeitung, Kaffee, Verpackung, Käseproduktion, Vakuumkühlung von Agrarprodukten
• Materialhandling: automatische Prüfanlagen, Picking, Schüttgutförderung, Vakuumhandling
• F&E: zentrales Laborvakuum, Vakuumtrocknung und Destillationssysteme
• Druck & Papier: Buchbindung, Zeitungs-/Magazindruck, Entgasung von Klebstoffen
• Verarbeitungsindustrie: CNC‑Schneiden, Thermoformen, Extrusion, Formentgasung, Materialbearbeitung
• Sonstiges: Keramik, Vakuumadsorption, Vakuumhandling, Batteriefertigung, Verpackung und Backen

Gebläse
KAISHAN ölfreie Schraubengebläse verwenden intern entwickelte hochleistungsfähige Schraubenrotorprofile. Verschleißfreie Kompressionsräume und hochpräzise Synchronverzahnung der Gegentriebe ermöglichen öl‑freies Druckluftangebot. Die interne Verdichtung erzielt hohe thermische Effizienz und gute Laufruhe. Die Einheiten sind fundamentsfrei montierbar; Strömungspulsationen und Geräuschpegel sind gering. Das integrierte Steuerungssystem unterstützt unbeaufsichtigten Betrieb und Fernüberwachung. Optionen: Rückschlagventil, Überdruckablassventil, Anlauf‑Entlastungsventil. Riemenantriebsaggregate können mit Frequenzumrichtern nachgerüstet werden; Direktantriebsvarianten sind serienmäßig mit permanenterregten VFD‑Motoren und Frequenzumrichtern ausgestattet.

Technische Merkmale der Gebläse

• Hohe Effizienz: vorteilhafte Kennlinien für zuverlässigen und energieeffizienten Betrieb
• Niedriger Geräuschpegel: konform mit nationalen Normen
• Lange Lebensdauer: SKF Hochgeschwindigkeitslager, Lagerlebensdauer >100.000 Stunden; Maschinenauslegung >30 Jahre
• Flexible Volumenregelung: VFD + PID ermöglicht präzise Anpassung der Fördermenge zur Energieeinsparung
• Verschiedene Steuerungsarten: Sauerstoffgehaltsregelung oder Druckregelung möglich
• Fortschrittliche Integration: integrierte Frequenzumrichter‑Pakete für einfache Installation und stabilen Betrieb
• Einfache Wartung: Standardmotoren und Hauptaggregate, flexible Riemenkupplung oder Direktkupplung zur vereinfachten Vorortwartung

Anwendungsbereiche der Gebläse
Belebungsbelüftung in Abwasser, Ausgleichsprozesse, Luft‑Wasser Rückspülung, Oxidation/Entschwefelung, pneumatischer Transport, Biopharmazeutische Gärung, Druckerei, Papier, Verzinkung, Textilindustrie usw.

Merkmale / Spezifikationen (technische Zusammenfassung)

• Rotorlinie: Y‑Typ Rotorlinie
• Lager: Dreifach‑Anordnung mit Zylinder‑ und Kegelrollenlagern, Lebensdauer >100.000 Stunden
• Motor & Regelung: permanenterregte Drehzahlregelung, VFD‑Motorsteuerung, fortschrittliche PID‑Regelung in Kombination mit volumetrischer Einlassregelung
• Geeigneter Vakuumbereich: beste Leistung im Bereich 5–350 mbar
• Leistungsbereich Vakuumpumpe: 11 kW ~ 160 kW
• Förderbereich Vakuumpumpe: 6,9 m3/min ~ 96,9 m3/min
• Enddruck: 0,5 mbar(A), 0,67 mbar(A)
• Konstruktive Lebensdauer: Maschinenauslegung >30 Jahre
