CCD-Detektionssystem

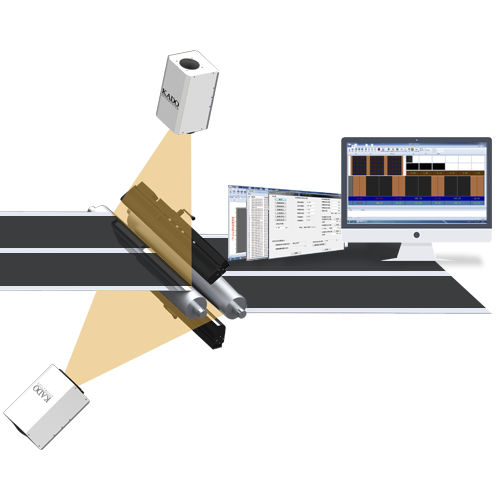

Ausrichtungsprüfsystem für die Lithium-Elektrizitätsindustrie Zusammenfassung：Das System nutzt das Prinzip der CCD-Bildgebung, um 100% on-line die Filmbreite, den Rohling (Ohrbreite) und die Gleichmäßigkeit der oberen und unteren Beschichtungen zu überprüfen. Es kann auch einen geschlossenen Regelkreis durch das Korrektursystem oder Servosystem realisieren, um die Konsistenz der Beschichtungen zu optimieren. 1)Die CCD-Erfassungspunkte sollten so weit wie möglich auf der Oberfläche der Walze platziert werden, um Messfehler zu vermeiden, die durch Materialschwankungen und Instabilität der Gerätespannung verursacht werden. 2) Die Befestigung von CCD und Lichtquelle muss stabil sein und darf nicht wackeln. 3)Erfassungsbereich: kundenspezifisch je nach Kundenwunsch. 4)Erkennungsgenauigkeit: ≤ ± 0,1mm. 5) Das System ist für Kathoden- (positive Platte) und Anoden- (negative Platte) Blendenmessungen geeignet, wobei die Anode keine AT9-Beschichtungsfläche hat 1) Online-Überwachung der Breite des zu prüfenden Materials. 2) Datenanalyse und -speicherung für eine einfache Rückverfolgbarkeit der Daten. 3) Zur Erleichterung der Produktionskontrolle werden Ton- und Lichtalarmregeln festgelegt. 4)Mehrstufiges Rechtemanagement und Bedienerführung zur Vermeidung von Missbrauch. 5) Unterstützt die Speicherung von bis zu 300 Arbeitsauftragsinformationen. 6) Start der Kontrollfunktion, um zu verhindern, dass das System falsch positive Ergebnisse erkennt. 7) Die Erkennung von Beschichtungsfehlern verhindert ein kontinuierliches Versagen von Beschichtungsfehlern. 8) Kommunikations-Eingangs-und Ausgangs-Management und Signal-Management. 9)Geschlossener Regelkreis obere und untere Beschichtungsbreiten stimmen überein＜±0,3mm. 10) System abnorme Alarm prompt und abnorme Lösung Leitfaden zur Erleichterung der Systemwartung.
