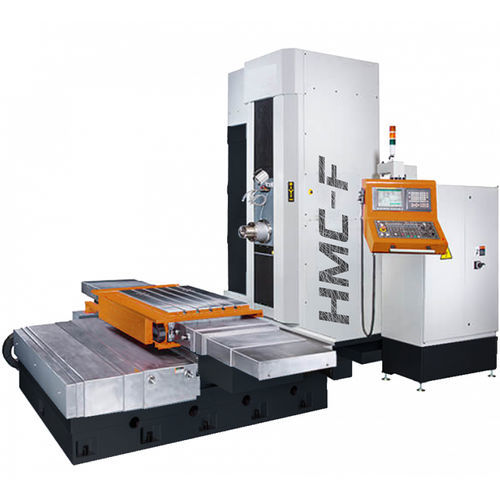

CNC-Fräsmaschine / 3-Achs HMC-F series
horizontalBT 50CAT50

CNC-Fräsmaschine / 3-Achs
CNC-Fräsmaschine / 3-Achs
CNC-Fräsmaschine / 3-Achs
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
horizontal
Spindelnase
BT 50, CAT50
Anzahl Werkzeuge
40 Werkzeuge
Anwendungsbereich
für Schwerlast
Weitere Eigenschaften
starr
X-Hub

1.500 mm
(59 in)

Y-Hub

1.500 mm
(59 in)

Z-Hub

1.400 mm
(55 in)

Rotationsgeschwindigkeit

4.000 rpm
(25.133 rad.min-1)

Leistung

15 kW, 18 kW
(20,39 hp, 24,47 hp)

Gesamtgewicht

14.500 kg
(31.967,03 lb)

Gesamtlänge

6.200 mm
(244,1 in)

Gesamtbreite

4.700 mm
(185 in)

Gesamthöhe

3.900 mm
(153,5 in)

Beschreibung

Das KAAST HMC-F CNC-Horizontal-Bearbeitungszentrum hat einen schweren, überdimensionierten Sockel und unterstützt den 1° (0,001° optional) Rundschalttisch über den gesamten Verfahrweg. Die starre, über ein Getriebe angetriebene Spindel und die feste Säulenkonstruktion gewährleisten eine reibungslose Schwerzerspanung. Zu den weiteren Merkmalen dieser Fräsmaschinenbaureihe gehören Linearmaßstäbe an der X-, Y- und Z-Achse, ein ATC mit 40 Werkzeugen und die CNC-Steuerung FANUC 0i-MF. Die robuste Konstruktion dieser Maschine trägt dazu bei, die Gesamtstabilität während des Betriebs zu erhöhen. Standard-Konfiguration Glas-Linearmaßstäbe für X/Y/Z-Achsen Ölkühlung der Spindel Automatische Stromabschaltung Hydraulisches System Kühlmitteleinrichtung Automatische Schmierung Dreifarbige Warnleuchte Arbeitsscheinwerfer Elektrisches Handrad (MPG) RS-232-Anschluss Wärmetauscher für Elektroschrank Späneförderer und Spänewagen Nivellierpads und Bolzen Steuerungshandbücher und Schaltplan Betriebshandbuch Aufkantungsschutz Werkzeugsatz FANUC 0i-MF CNC-Steuerung ATC 40 Werkzeuge Optionale Konfiguration ATC 60 Werkzeuge Ölnebelabscheider Fanuc, Siemens, Heidenhain CNC-Steuerung Verschiedene Hilfsarbeitstische Luftkühler für Schaltschrank CTS Verlängerte Spindelnase, 50 mm 0.001°-Tisch Simultane Drehbearbeitung Automatischer Palettenwechsler

---
