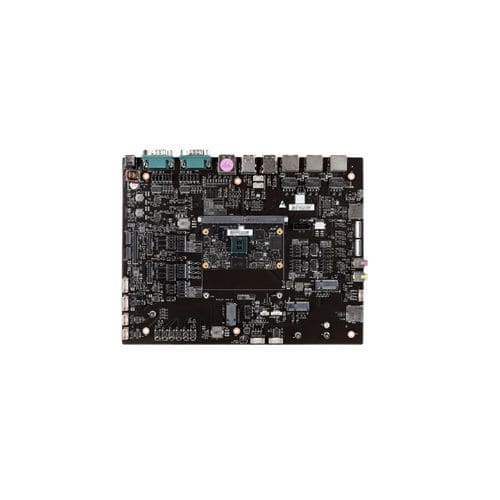

Industrie-Trägerkarte JSOM-SC211 series

JSOM-SC211 ist ein Evaluation Carrier Board, das für die Arm-basierten SMARC 2.1.1 Computer-on-Module der JSOM-Serie entwickelt wurde. Es bietet eine breite Palette von Schnittstellen und Erweiterungsoptionen und unterstützt eine Betriebstemperatur von -40~85℃. JSOM-SC211 wird zusammen mit einem Referenzdesign für die Trägerplatine und einer Checklistendokumentation für das Layout angeboten, was die Entwicklung von kundenspezifischen Trägerplatinen vereinfacht und beschleunigt Kompatibles Modul JSOM-N8MC, JSOM-N8PC, JSOM-R68C, JSOM-R88C Kamera-Eingang - 2x 2-Spur MIPI-CSI (24-poliger 0,5mm FPC) Audio - 1x 3,5mm Line-Ausgang 1x 3,5 mm Mikrofoneingang 1x Lautsprecher (2x3W) über Stiftleiste CAN 2x CAN FD über Stiftleisten SPI 2x SPI über Stiftleisten GPIO 8x GPIO über Stiftleisten Merkmale der Karte Watchdog Timer, RTC, Power-Taste, Reset/Recovery-Taste Stromzufuhr 12V DC IN über 5,5x2,5mm DC-Buchse, unterstützt Lithium-Batteriebetrieb Betriebsbedingungen -40~85℃, 10%~90% RH nicht kondensierend Lagerungsbedingungen - -40~85℃, 5%~95% RH nicht kondensierend
