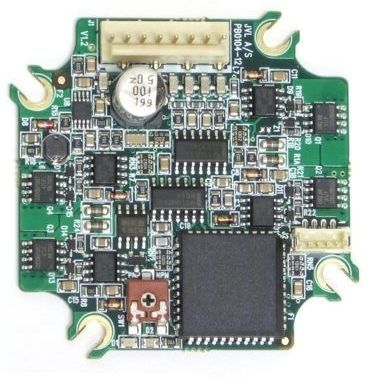

Schrittmotorcontroller SMD74

eingebaut

Puls- und Richtungstreiber für Montage am Motor Der Schrittmotortreiber SMD74 ist ein Miniaturtreiber mit den Abmessungen 52,4x52,4 mm, der sich ideal für die direkte Montage an einem Schrittmotor oder in einem Schrank eignet. Er kann auch in den integrierten Schrittmotoren MIS23x und den linearen integrierten Schrittmotoren MIL23x von JVL eingesetzt werden. Der SMD74 ist eine neue, verbesserte Version im Vergleich zu SMD73 und kann diesen hundertprozentig ersetzen. Weitere Vorteile gegenüber dem SMD73 sind die Versorgungsspannung bis 48VDC für höhere Drehzahlen und ein effizienterer Treiber, der bis 85 Grad arbeitet. Erhältlich ist auch ein 4-poliger Anschluss für Fehler- und Einschaltanzeige. Er funktioniert mit fast allen High-Torque-Schrittmotoren und kann auf einer ebenen Fläche montiert werden. • Preisgünstiger OEM-Treiber für Schrittmotoren • Abmessungen nur 52,4x52,4x14mm • Spannungsversorgung von 18-48VDC • Äußerst effizienter Treiber für Betrieb bis 85 Grad • LED-Fehler- und Einschaltanzeige • 200, 400, 800,1000 oder 1600 Schritte/Umdr. auf Bestellung erhältlich • Motorstrom 0,1 bis 3,0 A Eff. auf Bestellung • NPN/PNP- und 5V-Eingänge können mit Schalter gewechselt werden. • Kann auf einer Fläche oder direkt auf NEMA23/34 High-Torque-Motoren montiert werden • Motorsteuerung über Schritt-Puls- oder Richtungssignale • Kann bis zu 50kSchritte/sec steuern. • Auch als DC-Treiber erhältlich, bis zu 4A Eff. • Schutz vor thermischer Überlastung, Stromüberlastung, Kurzschluss • Viele Kabel sind zur einfachen Anpassung an eigenen Schaltschrank mit Molex- oder M12 Anschluss lieferbar. • Kann beschichtet werden, z.B. für Umgebungen mit Kondenswasser.
