Eingebauter Programmierbare Steuerung DICON

DIN-SchieneAusgängeauf Ethernet-Netz

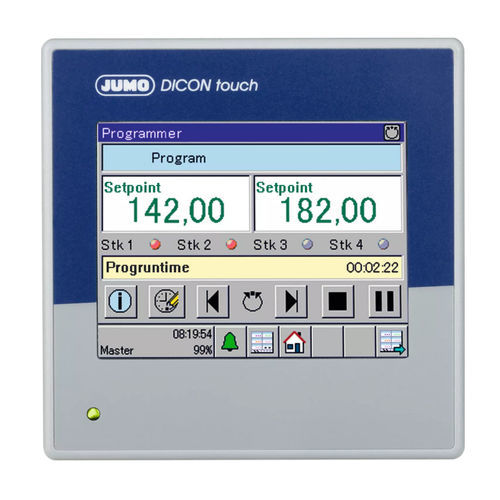

Mit dem DICON touch lassen sich komplexe Regelungs- und Steuerungsaufgaben übernehmen. Über frei erstellbare Prozessbilder kann die Anlage visualisiert und bedient werden. Das Gerät ist modular konzipiert und kann so individuell auf die Anlage angepasst werden. Allgemeine Technische Daten Messeingänge - 4 universelle Analogeingänge für: Widerstandsthermometer; Widerstandsferngeber; Thermoelemente; Strom 0(4) bis 20 mA; Spannung 0(2) bis 10 V; kundenspezifische Linearisierung möglich; 8 externe Analogeingänge; 7 Digitaleingänge; 8 externe Digitaleingänge Ausgänge - max. 12 intern: Relais (Wechsler/Schließer); Logikausgang 0/12 V oder 0/24 V; Halbleiterausgang 1 A; Analogausgang 0/4 bis 20 mA oder 0/2 bis 10 V; Schaltausgänge erweiterbar über 2 externe Modulbaugruppen; Spannungsversorgung für Zweidraht-Messumformer über 24-V-Logikausgang Anzeige - 3,5-Zoll-TFT-Farbbildschirm (320 × 420 Pixel, 256 Farben) mit resistiver Touchbedienung; Klartextanzeige wahlweise in Deutsch, Englisch, Französisch und weiteren Sprachen; prozessspezifische Texte und Bilder individuell erstellbar; Bargraphanzeige Schnittstellen/Protokolle - 1 × RS485 (Modbus); 1 × Ethernet, PROFIBUS DP, PROFINET RT oder RS422/485 (Modbus); USB-Host; USB-Device Anzahl Regelkanäle - 2 oder 4 voneinander unabhängige, frei konfigurierbare Regelkanäle Reglerart - Zweipunktregler; Dreipunktregler; Dreipunkt-Schrittregler; Stetiger Regler; Stetiger Regler mit integriertem Stellungsregler Reglerstruktur - P; I; PD; PI; PID (4 Regelparametersätze pro Kanal) Programmregler - 32 Programme mit jeweils 50 Abschnitten; 16 Steuerspuren
