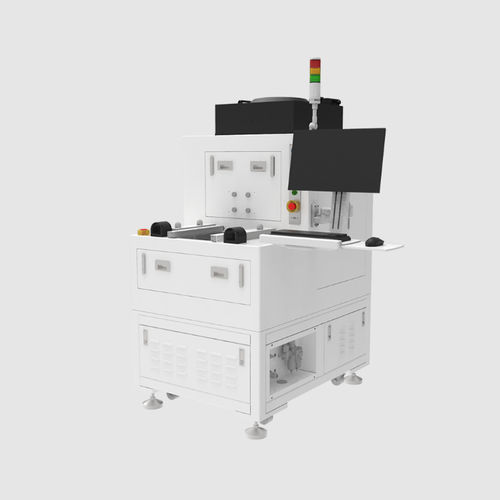

Optische Inspektionsmaschine TWE Tester

Industriefür die Elektronikautomatisiert

Produktname TWE Tester (JPT)

Übersicht Der JPT TWE Tester ist ein Modultester für Lasermodule und hochpräzise automatisierte optische Inspektionssysteme. Er deckt Prüfanforderungen von der F&E‑Validierung bis zur Qualitätskontrolle in der Massenproduktion ab.

Kategorie Intelligent Equipments / Module Tester

Anwendungen

• Prüfung und Charakterisierung von Lasermodulen
• Hochpräzise automatisierte optische Inspektion
• F&E‑Validierung und Inline‑Qualitätskontrolle in der Produktion

Hauptmerkmale

• Wellenfrontmessung basierend auf einem Shack–Hartmann‑Sensor
• Hohe Phasenauflösung (<4 nm RMS) und absolute Genauigkeit (~10 nm RMS)
• Spektrale Abdeckung für Breitbandtests (400–1100 nm)
• Modulares, kompaktes Design mit Schnellwechsel‑Holder für unterschiedliche Bauteile
• Berührungslose, schnelle Erfassung mit hoher Reproduzierbarkeit und Echtzeit‑Verarbeitung
• Multiband‑Umschaltung und anpassbare Berichtsausgabe über integrierte Software

Technische Daten

• Wellenlängenbereich: 400-1100 nm
• Messöffnung: 5.02 mm × 3.75 mm
• Phasenraumauflösung: 27.6 μm – 77.28 μm (je nach Strahlexpander)
• Phasenauflösung: <4 nm RMS
• Absolute Genauigkeit: 10 nm RMS
• Erfassungsrate: 60 fps
• Echtzeitverarbeitung: 10 fps (Vollauflösung)
• Schnittstelle: Gigabit Ethernet
• Gewicht Bauteil/Teil: ~400 g
• Maschinengewicht: 1000 kg
• Beladungsmodus: manuelles Be‑/Entladen; manuelle Schlitten mit Schnellwechsel‑Holder
• Stromversorgung: AC 220 V, 50 Hz; Leistung: 1.5 KW; Nennstrom: 6.8 A
• Druckluft: φ10; 0.5–0.7 MPa
• Gehäuseabmessungen: 910 mm × 12500 mm × 2040 mm

Anwendungsfälle

• Beurteilung der Bildqualität und Aberration von optischen Bauteilen in der Unterhaltungselektronik
• Produktionstests und Qualitätskontrolle für planare und linsenförmige optische Teile
• Multiband‑charakterisierung und Erstellung kundenspezifischer Prüfberichte

Referenz

• Marke: JPT
• Produkt: TWE Tester
• Produktfamilie: Module Tester
• Quellseite: https://en.jptoe.com/products/intelligent-equipments/module-tester/twe-tester
