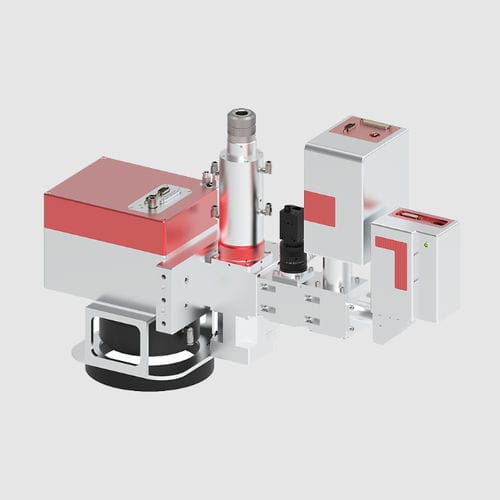

Laserschweißkopf

HochpräzisiongeschlossenHochleistung

Produktbeschreibung
Der intelligente Galvo-Schweißkopf ist ein hochleistungsfähiger Schweißkopf, entwickelt von JPT, ausgestattet mit hochpräzisen Motoren und optischen Präzisionskomponenten und ausgelegt für bis zu 8.000 W. Der Galvo integriert mehrere Alarm- und Überwachungsfunktionen zur Echtzeit-Zustandsrückmeldung und sicheren Nutzung. Er ist kompatibel mit JPT-Kernmodulen wie dem Power Monitoring & Compensation Module, dem OCT-Eindringtiefen-Erkennungsmodul und dem WPD-In-Prozess-Monitoring-Modul und ermöglicht so eine intelligente Prozesssteuerung und gleichbleibende Schweißqualität.

Produktvorteile

• Geschlossener Regelkreis für Galvo mit kontinuierlicher Echtzeitüberwachung von Position und Zustand
• Integrierte Mehrfachalarme: Spannungsanomalie, Kommunikationsfehler, Temperaturwarnung und Galvo-Positionsabweichung
• Modulare Kompatibilität mit JPT-Kernmodulen für integrierte Überwachung, Kompensation und visuelle Positionierung
• Ausgelegt für Hochleistungslaser-Schweißanwendungen mit Anforderungen an Stabilität und Rückverfolgbarkeit

Anwendungsbereiche

• Nachschweißprüfung von Probenanschlüssen weicher Batterien
• Nachschweißprüfung von Tabs in Leistungsbatterien
• Nachschweißprüfung von Leistungsbatterie-Anschlüssen
• Nachschweißprüfung von Sicherheitsbelüftungen für Leistungsbatterien
• Nachschweißprüfung passiver Bauteile
• Nachschweißprüfung von Pouch-Zell-Tabs

Technische Daten

• Laserwellenlänge: 1060–1090 nm
• Maximale Leistung: 8000 W
• Kollimationsbrennweite: 100 mm / 125 mm
• F-theta-Brennweite: 245 mm / 330 mm
• Eingangsöffnung: 30 mm
• Scanwinkel: ±11°
• Wiederholgenauigkeit: < 6 μrad
• Positionsdrift: < 6 μrad/K
• Langzeitdrift: < 100 μrad
• Betriebstemperatur: 25 ± 10 ℃
• Gewicht: 15 kg

Merkmale / Spezifikationsübersicht

• Max. unterstützte Leistung: 8000 W
• Wellenlängenbereich: 1060–1090 nm
• Optionen Kollimationsbrennweite: 100 mm oder 125 mm
• Optionen F-theta-Brennweite: 245 mm oder 330 mm
• Eingangsstrahldurchmesser: 30 mm
• Scanwinkel: ±11°
• Hohe Wiederholgenauigkeit und geringe Drift für stabile Schweißungen
• Konstruktion zur Integration mit Überwachungs- und Kompensationsmodulen
