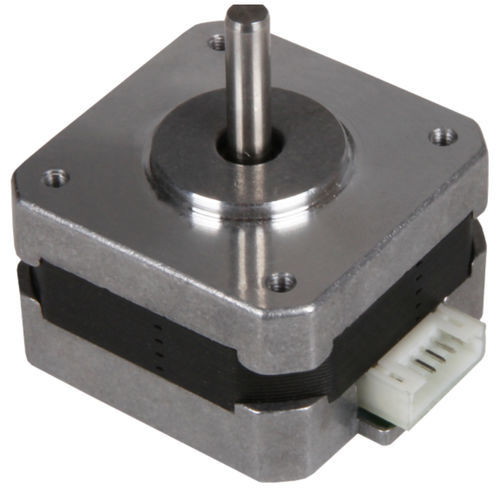

2-Phasen-Schritt-Motor NEMA14-01klein6-poligSpindel
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- 2-Phasen-Schritt
- Konfiguration
- klein
- Anzahl der Pole
- 6-polig
- Anwendung
- Spindel
- Leistung
3.771 W
(5,127 hp)- Intensität
0,4 A
- Drehmoment
0,1 Nm
(0,0738 ft.lb)- Rotationsgeschwindigkeit
1.017 rpm
(6.390 rad.min-1)- Durchmesser
5 mm
(0,2 in)- Betriebstemperatur
Max: 50 °C
(122 °F)Min: -10 °C
(14 °F)
Beschreibung
Dieser kleine Schrittmotor kann optimal für kleinere Aufgaben in den Bereichen Automatisierung, CNC (z.B. Gravier-Laser, 3D-Druck, etc.) oder Robotik eingesetzt werden. Die kleine Bauform und das geringe Gewicht prädestinieren diesen Schrittmotor für Projekte mit geringem Bauraum und / oder begrenzter Gewichtskapazität.
WELLENMASS
Ø 5 x 16 mm (Einzelwelle)
SPEZIFIKATION
35SHD0001-20B
ANSCHLUSS
6-pol. Buchse (JST), 4 Pins belegt
SCHRITTE PRO UMDREHUNG
200
HALTEMOMENT
0,1 Nm
SCHRITTWINKEL
1,8 °
NENNSPANNUNG
8 V
ANZAHL DER PHASEN
2
PHASENWIDERSTAND
20 Ω
PHASENINDUKTIVITÄT
20 mH
ISOLATIONSWIDERSTAND
min. 100 MΩ bei 500 V
ISOLATIONSKLASSE
B (130 ° C)
TRÄGHEITSMOMENT
12 g·cm²
RASTMOMENT
0,008 Nm
ABMESSUNGEN
35 x 35 x 29 mm
GEWICHT
120 g
