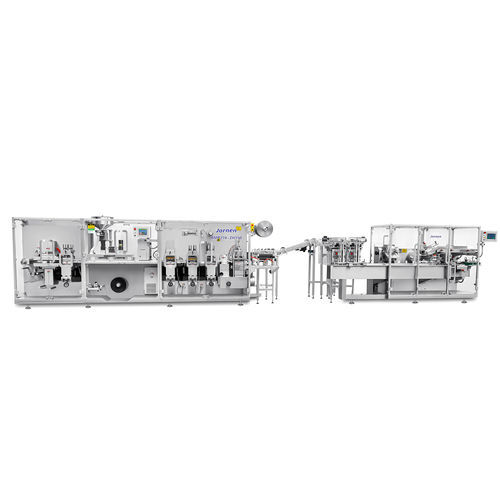

Verpackungsanlage für die Pharmaindustrie Blister Line BPL150

Kapselfür Blisterfür Ampullen

Produktübersicht
Die BPL150 (Classic) ist eine frühere Verpackungslinie von Jornen, die die BMP270 Blistermaschine mit der ZH150 Kartoniermaschine integriert. Entwickelt für feste Darreichungsformen und Ampullen, eignet sich diese wirtschaftliche Linie für multiproduktfähige Klein- und Mittelserien. Eine vereinfachte Fördererverbindung zwischen Blister- und Kartoniermodulen ermöglicht eine einfache Bedienung und schnelle Formatwechsel, während die mechanische Antriebsarchitektur Investitions- und Wartungskomplexität für Standorte reduziert, die eine kosteneffiziente, zuverlässige Verpackungslösung suchen.

Hauptmerkmale

• Plattenartige Siegelstation geeignet für unterschiedliche Thermoform-Anwendungen.
• Balkonförmige Blister-Architektur vereinfacht den Zugang für Reinigung und Wartung.
• Plug-and-play Formatteile für schnelle Formatwechsel.
• Vereinfachte Fördererverbindung für flexiblen Transfer zwischen Blister- und Kartoniermodulen.
• Intermittierende Kartoniermaschine optimiert für kleine Losgrößen.
• Kragarmsystem beim Kartonieren isoliert Antriebsteile für leichteren Wartungszugang.
• Konzipiert für Multi-Produkt-Einsätze und Klein- bis Mittelserien.
• Mechanischer Antrieb reduziert Investitionskosten und vereinfacht Servicearbeiten.

Galerie / Ausrüstungsdetails (Bildunterschriften aus der Produktgalerie)

• Mikroloch-Erkennungssystem zur Kontrolle der Blisterintegrität (optional).
• Integrierter Formmaterial-Spleißer zur Reduzierung von Stillstandszeiten beim Rollenwechsel.
• Optionale vergrößerte Form- und Siegelzone für höhere Losgrößen.
• Universalförderer mit zwei Rundbürsten und Planetenrührern, der Produkte in Blistertaschen führt, ohne spezielle Formatteile.
• Der Förderer kann Kapseln, flache Tabletten, ovale Tabletten, Kapsel-Tabletten, dreieckige Tabletten und andere Formen verarbeiten.
• Integriertes Produktinspektionssystem mit Farb-Kamera und automatischer Ausschleusung defekter Blister (optional).
• Laviermaterial-Lader mit Schnellanschlussmechanismus und indizierten Führungsrollen für einfaches Einlegen und Wechseln der Folie.
• Digitale Positionsanzeiger für schnelle und einfache Einstellvorgänge aller Arbeitsstationen bei Formatwechseln.
• Nach dem Schneiden werden die Blisterkarten automatisch über ein Förderband ausgeschieden.
• Ein Vakuumarm sammelt die Blisterkarten und übergibt sie an die Kartoniermaschine.
• In den Magazinen werden die Blisterkarten beim Freifall mittels Servomotor gezählt und anschließend vom Transferband gehalten.
• Die Beipackzettel werden aus einem Boden-Feed-Stapelmagazin getrennt, abgezogen und gefaltet; Faltmuster von ein bis vier Lagen möglich.
• Rotativer Kartonaufheber saugt Kartons aus dem Magazin und legt sie in die Kartonförderkette.
• Der Einleger kann Blisterkarten und Beipackzettel in die Kartons einführen.
• Langes Kartonmagazin mit Kapazität von ca. 1.000 Kartons.
• In der Kartonförderkette werden die Kartons automatisch verschlossen; digitale Positionsanzeiger erleichtern die Einstellung.
• Nach Einlegen, Prägen und Schließen werden die Kartons automatisch ausgeworfen.

Technische Spezifikationen

• Typische Linienzusammensetzung: BMP270 Blister Machine + ZH150 Cartoner (verbunden über vereinfachten Förderer).
• Anwendung: feste Darreichungsformen und Ampullen; geeignet für Kapseln, flache Tabletten, ovale Tabletten, dreieckige Tabletten und weitere Formen.
• Produktionsziel: Multi-Produkt, Klein- bis Mittelserien; intermittierende Kartoniermaschine für kleine Losgrößen.
• Versiegelung: plattentypische Versiegelungsstation; optionale größere Form-/Versiegelungsfläche für Massenchargen.
• Zuführung: Universalförderer mit Rundbürsten und Planetenrührern; formatteilfreie Zuführung für viele Artikelgeometrien.
• Formatwechsel: Plug-and-play Formatteile; digitale Positionsanzeiger für einfache Einstellung.
• Materialhandling: integrierter Formmaterial-Spleißer zur Reduzierung von Stillstandzeiten; Ladevorrichtung für Verschlussmaterial mit Schnellverschlussmechanismus.
• Inspektion & QA-Optionen: Mikroloch-Erkennung; integrierte Farb-Kamera-Inspektion mit automatischem Ausschleusungssystem (optional).
• Transfer & Einfügung: Vakuumarm überträgt Blisterkarten zur Kartoniermaschine; rotativer Kartonaufheber und Einleger für Blister + Beipackzettel.
• Beipackzettel-Handhabung: Boden-Feed-Stapelmagazin mit 1–4-fach Faltfähigkeit.
• Kartonmagazinkapazität: ca. 1.000 Kartons.
• Design: Kragarm-Layout isoliert Antriebsteile; mechanischer Antrieb zur Senkung der Investitionskosten und erleichterten Wartung.
