Abisolier- und Crimpmaschine / für Draht QUADRO Plus

manuellHandgerät

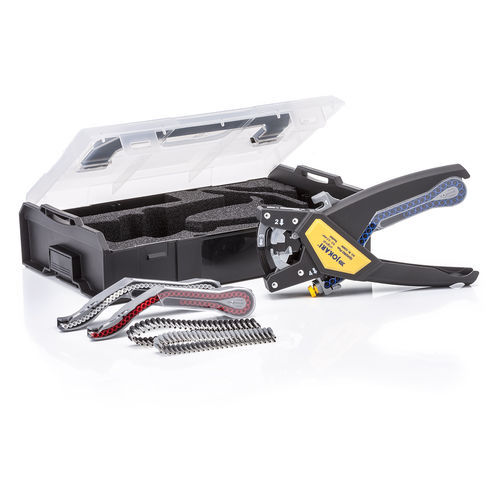

Die QUADRO Plus mit 3 Magazinen und Aderendhülsen 0,5 / 0,75 / 1,0 / 1,5 und 2,5 mm² im Koffer. Ergonomische Abisolier- und Crimpzange für Litzen von 0,5 bis 2,5 mm² (AWG 20 - 14) mit vier integrierten Funktionen – Schneiden, Abisolieren, Verdrillen, Crimpen. NEU mit integrierter Zwangssperre für eine gleichbleibend hochwertige Verpressqualität, durch Endpositionüberwachung des Crimpstemels. Schnelles Nachladen der Bandware in wenigen Sekunden durch einfachen Magazinwechsel gewährleistet rationelles Arbeiten. Vier Funktionen ermöglichen schnelles und präzises Arbeiten: 1 Schneiden: Integrierter Seitenschneider zum Schneiden von feindrähtigen Einzeladern bis max. 2,5 mm². 2 Abisolieren: Schnelles und präzises Abisolieren von PVC-isolierten Litzen von 0,5 bis 2,5 mm². Passgenauer Längenanschlag für 8 mm lange Aderendhülsen. Keine Einstellung auf den Leiterquerschnitt notwendig. Der Druckpunkt der Abisoliervorrichtung stellt sich automatisch ein. 3 Verdrillen: Das Verdrillsystem verhindert das Aufspleißen der Litzen und gewährleistet somit ein sicheres Einführen des Leiters in die Aderendhülse. Keine Querschnittverjüngung, da die Verdrillvorrichtung die Litzen mit dem Ende der Isolation umlegt und so der ursprüngliche Querschnitt erhalten bleibt. 4 Crimpen: Eine hohe Übersetzung ermöglicht ein ausgesprochen leichtes Vercrimpen von Aderendhülsen in Bandware im Querschnitt von 0,5 bis 2,5 mm² (AWG 20 - 14) nach VDE 0609 Teil 1. Die integrierte Zwangssperre stellt eine gleichmäßige und hochwertige Trapezverpressung sicher.
