Mehrweg-Verteilerblock JGUFHMAN series

Edelstahlfür Wärmeregulierungskreisfür Bodenheizungen

Produktübersicht

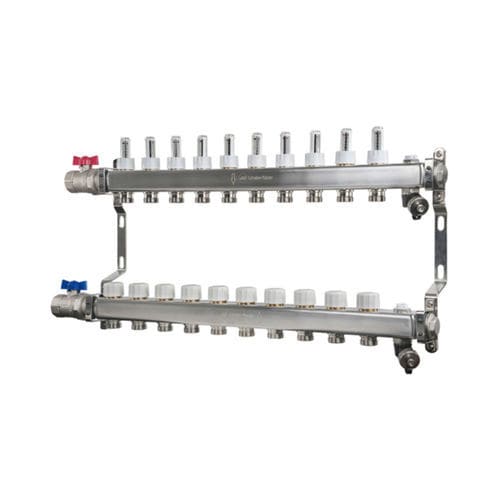

Der JG Euroconus Verteiler mit Kugelhähnen und integriertem manuellen Entlüfter zentralisiert die Rohrführung der Fußbodenheizung und verteilt das Warmwasser im System für eine gleichmäßige Wärmeverteilung.

Konstruktion und Installation
Hergestellt aus Edelstahl und nach hohen Standards gefertigt. Schnelle und einfache Installation mit vormontierter Wandhalterung und Vibrationsdämpfer. Wird komplett mit Kugelhähnen, integriertem manuellem Entlüfter und Spül-/Füllventil geliefert. Vorgefertigte Durchflussanzeigen ermöglichen die Einstellung des Durchflusses und das Isolieren von Rohrkreisen. Die Rücklaufleiste verfügt über einstellbares Absperrventil mit Schutzkappe, das zur Aufnahme eines thermoelektrischen Verteilerantriebs entfernt werden kann, um die Zonenfernbedienung zu ermöglichen.

Funktionen und Vorteile

• Verteiler aus Edelstahl
• Vormontierte Wandhalterung und Vibrationsdämpfung
• Geliefert mit roten und blauen 1" Messing-Kugelhähnen zum Isolieren von Komponenten, erleichtert Wartung und Reparatur
• Komplett mit manuellem Entlüfter, Spül-/Füllventil und einstellbaren Durchflussmessern
• Anschlüsse kompatibel mit Euroconus-Fittings und einer Reihe von Rohrdurchmessern und Wandstärken (Euroconus-Fittings separat erhältlich)
• Rücklaufventile nehmen einen thermoelektrischen Verteilerantrieb zur Fernsteuerung jeder Zone auf
• Für Fußbodenheizungsanwendungen (UFH) vorgesehen

Produktvarianten
SKU | Beschreibung | MBSP (Einlass) | MBSP (Auslass) | Anschlüsse
JGUFHMAN10E | JG Underfloor Stainless Steel 10 Port UFH Manifold | 3/4 | 1 | 10
JGUFHMAN11E | JG Underfloor Stainless Steel 11 Port UFH Manifold | 3/4 | 1 | 11
JGUFHMAN12E | JG Underfloor Stainless Steel 12 Port UFH Manifold | 3/4 | 1 | 12
JGUFHMAN2E | JG Underfloor Stainless Steel 2 Port UFH Manifold | 3/4 | 1 | 2
JGUFHMAN3E | JG Underfloor Stainless Steel 3 Port UFH Manifold | 3/4 | 1 | 3
JGUFHMAN4E | JG Underfloor Stainless Steel 4 Port UFH Manifold | 3/4 | 1 | 4
JGUFHMAN5E | JG Underfloor Stainless Steel 5 Port UFH Manifold | 3/4 | 1 | 5
JGUFHMAN6E | JG Underfloor Stainless Steel 6 Port UFH Manifold | 3/4 | 1 | 6
JGUFHMAN7E | JG Underfloor Stainless Steel 7 Port UFH Manifold | 3/4 | 1 | 7
JGUFHMAN8E | JG Underfloor Stainless Steel 8 Port UFH Manifold | 3/4 | 1 | 8
JGUFHMAN9E | JG Underfloor Stainless Steel 9 Port UFH Manifold | 3/4 | 1 | 9

Anwendung, Zweck und Kompatibilität
Anwendung: Nur für Fußbodenheizungsanwendungen geeignet.
Zweck: Zentralisiert die Rohrführung der Fußbodenheizung und verteilt Warmwasser im System.
Kompatibilität: Geeignet für Mehrschicht-, PERT- und PEX-Rohre.
Garantie: 2 Jahre Garantie.

Eigenschaften / technische Daten

• Material: Verteiler aus Edelstahl
• Enthält: Vormontierte Wandhalterung, Vibrationsdämpfer, rote und blaue 1" Messing-Kugelhähne, integrierter manueller Entlüfter, Spül-/Füllventil
• Durchflussregelung: Vorgebaute, einstellbare Durchflussanzeiger am Vorlauf
• Rücklaufanschlüsse: Integriertes Regelventil mit Schutzkappe; entfernbar zum Einbau eines thermoelektrischen Verteilerantriebs
• Anschlüsse: Euroconus-kompatible Verteileranschlüsse (Euroconus-Fittings separat erhältlich)
• Verwendungszweck: Nur für Fußbodenheizungsanlagen (UFH)
• Garantie: 2 Jahre
