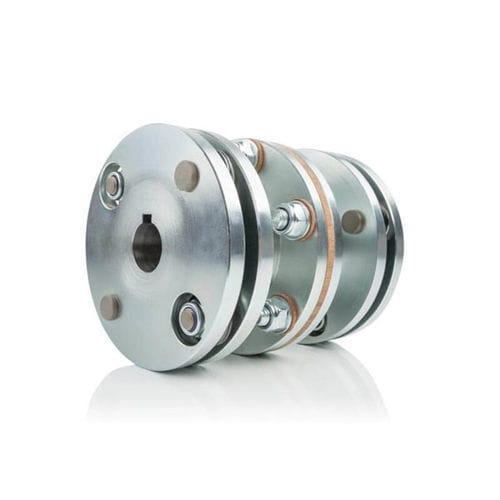

Drehstarre Kupplung HKI 97-112

doppeltmit Doppelgelenkfür Generator

Ideal für große Drehmomente Für Anbauten mit erhöhtem Versatz (parallel / axial) Spielfrei, verdrehsteif, langlebig und isoliert Beschreibung Die isolierten und korrosionsfesten HKI Metall-Lamellenkupplungen gleichen einen erhöhten Parallelversatz bis ±1 mm und einen erhöhten axialen Versatz bis ±2 mm aus und verlängern so die Lebensdauer von Tachogeneratoren. Die Doppelgelenkkupplungen sind optional mit Anbaumöglichkeiten für große Bohrungsdurchmesser bis 40 mm sowie für Wellen ohne Passfeder (Klemmung) oder Kegelwelle erhältlich. Technische Daten Anwendung Ausgleich axialer Versatz Ausgleich Parallelversatz Isolation gegen vorhandene Lager-/Wellenströme Anbaugenauigkeit Radialer Versatz: bis ±1 mm / Axialer Versatz: bis ±2 mm Kupplungsart Edelstahlkupplung mit Kunststoff-Schrauben (elektrisch isoliert) Bohrung Antriebsseite max. Ø 40 mm mit Passfedernut / Kegel: 20 mm oder 32 mm Bohrung Geberseite max. Ø 40 mm mit Passfedernut / Kegel: 20 mm oder 32 mm Schockfestigkeit 10 g (kurzzeitig 100 g) Vibrationsfestigkeit 3 g (kurzzeitig 20 g) Temperaturbereich -40 °C bis +110 °C Isolation gg. Lager-/Wellenströme Ja Mechanische Optionen Anbau an größere Wellendurchmesser mit Adapterwelle realisierbar Gesamtlänge 112-191 mm
