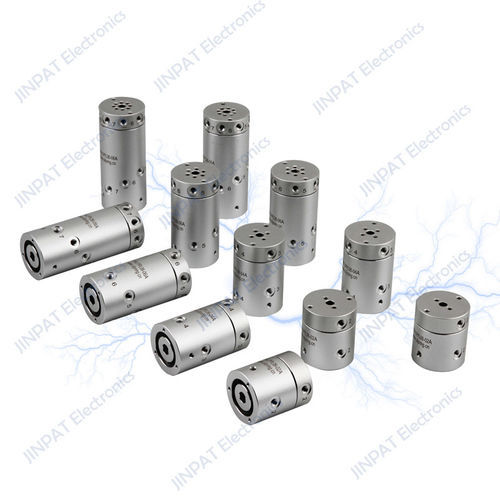

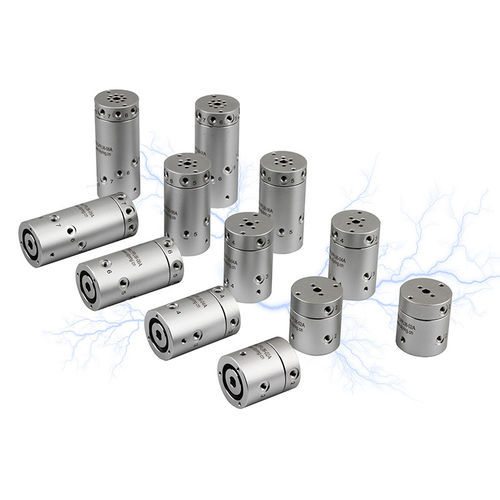

Drehdurchführung für Dampf LPPA series

Vakuumfür Druckluftfür Wasser

Produktübersicht Die pneumatische Drehdurchführung kann eine Drehung von 360 Grad ausführen. Das Medium umfasst Inertgas wie Druckluft, Dampf, Vakuum, Stickstoff, Wasserstoff und ähnliche Medien. Sie kann elektrische Schleifringe zur Übertragung von Energie und Steuersignalen integrieren. Die Dichtungsfläche und der Dichtungsring bestehen aus speziellen Materialien, die Verschleißfestigkeit, lange Lebensdauer, Korrosionsbeständigkeit und Leckfreiheit bieten. Drehdurchführungen ermöglichen den Durchgang von Medien von einem stationären Teil zu einem rotierenden Teil und damit eine sichere und zuverlässige kontinuierliche Medienübertragung während der Rotation. Herstellerübersicht JINPAT Electronics bietet eine Reihe von Standard- und anpassbaren Drehdurchführungen für verschiedene Medientypen, Geschwindigkeiten, Drücke, Kanalzahlen und Kanaldurchmesser an. Die Produkte verwenden fortschrittliche Dichtungsmaterialien und -verfahren, um eine intakte Abdichtung und reibungslose Rotation zu gewährleisten. Große Produktionskapazitäten und Inspektionssysteme unterstützen die Qualität und pünktliche Lieferung. Kundenspezifische Lösungen und integrierte elektrisch-elektropneumatische Konstruktionen sind verfügbar, um den Anforderungen an gemischte Übertragungen (Flüssigkeit/Gas + Strom/Signale) gerecht zu werden. Merkmale

• Beständige Medien: Druckluft, Stickstoff und andere inerte Gase; geeignet für Luft, Vakuum, Dampf und ähnliche Medien.
• Kleine Größe, geringes Gewicht, niedriges Drehmoment.
• Integrationsmöglichkeiten: Energieübertragung, Schaltsignale, Ethernet, USB, Industriebus, Sensoren und andere Signale.
• Anpassbare Verbindungsparameter, integrierte Schleifringoptionen, Verbindungs- und Rohrdurchmesser.
• Dichtungsmaterialien und Konstruktion sind auf Verschleißfestigkeit, Korrosionsbeständigkeit und lange Lebensdauer ohne Leckagen ausgelegt.

Optionale Konfigurationen

• Innendurchmesser und Außendurchmesser
• Anzahl der Stromkreise
• Strom- und Spannungswerte
• Länge der Drähte
• Gehäusematerial und Farbe
• Schutzart (IP)
• Signal- und Leistungsübertragung getrennt oder in Kombination

Kurzbeschreibung der technischen Merkmale Anzahl der Stromkreise: 2 / 4 / 6 / 8 / 10 / 12 Stromstärke: 2 A pro Stromkreis oder höher Isolationswiderstand: ≥500 VAC @ 50 Hz Kabellänge: 250 mm (optional) Nennspannung: 240 VAC/DC Drehung: 360 Grad kontinuierlich LM Standard Pneumatische Drehdurchführungen - Modelle (Auszug aus der Tabelle) Modellcode | Durchgänge (Gas/Durchfluss) | Mediumstyp | Größe | Anschlussgewinde | Durchflussöffnung LPPA-LM0101 | 1 Eingang 1 Ausgang | Luft, Vakuum | Φ40*Φ6*41 | M5 | Φ3 LPPA-LM0201 | 2 ein 2 aus | Luft, Vakuum | Φ40*Φ6*50 | M5 | Φ3 LPPA-LM0401 | 4 in 4 out | Luft, Vakuum | Φ40*Φ6*68 | M5 | Φ3 LPPA-LM0601 | 6 ein 6 aus | Luft, Vakuum | Φ40*Φ6*86 | M5 | Φ3 LPPA-LM0801 | 8 ein 8 aus | Luft, Vakuum | Φ40*Φ6*104 | M5 | Φ3 LPPA-LM1001 | 10 ein 10 aus | Luft, Vakuum | Φ40*Φ6*123 | M5 | Φ3 LPPA-LM1201 | 12 ein 12 aus | Luft, Vakuum | Φ40*Φ6*156 | M5 | Φ3 LPPA-LM1601 | 16 ein 16 aus | Luft, Vakuum | Φ40*Φ6*201 | M5 | Φ3 LPPA-LM2401 | 24 Eingänge 24 Ausgänge | Luft, Vakuum | Φ40*Φ6*307 | M5 | Φ3 LM Elektropneumatische Drehdurchführung mit Kapselschleifring - Modelle (Auszug) Typenschlüssel | Durchgänge | Medium | Größe | Anschlussgewinde | Durchflussöffnung | Stromkreise LPPA-LM0101-0602 | 1 Eingang 1 Ausgang | Luft, Vakuum | Φ40*Φ6*60,6 | M5 | Φ3 | 6 * 2A LPPA-LM0101-1202 | 1 Eingang 1 Ausgang | Luft, Vakuum | Φ40*Φ6*68,4 | M5 | Φ3 | 12 * 2A LPPA-LM0101-1802 | 1 Eingang 1 Ausgang | Luft, Vakuum | Φ40*Φ6*74,9 | M5 | Φ3 | 18 * 2A LPPA-LM0101-2402 | 1 Eingang 1 Ausgang | Luft, Vakuum | Φ40*Φ6*84,3 | M5 | Φ3 | 24 * 2A LPPA-LM0201-0602 | 2 ein 2 aus | Luft, Vakuum | Φ40*Φ6*69,6 | M5 | Φ3 | 6 * 2A LPPA-LM0201-1202 | 2 ein 2 aus | Luft, Vakuum | Φ40*Φ6*77,4 | M5 | Φ3 | 12 * 2A ... (weitere elektropneumatische Modellvarianten mit 6/12/18/24 Kreisen und entsprechenden Größen verfügbar) Pneumatische Drehdurchführungen mit Durchgangsbohrung (φ15-φ150) - ausgewählte Modelle Modellcode | Anzahl der Schaltkreise | Medium | Bohrungsdurchmesser | Maximaler Betriebsdruck | Drehzahl | Anschlusstyp | Größe | Drehmoment | Erwartete Lebensdauer | Lieferzeit LPPL015-08A | 8 | Druckluft | Bohrung 15 | 0-1 MPa | 0-500 rpm | G1/4 | φ15*φ135*265 | ≤10 N-m | ≥20 Millionen | 3-4 Wochen LPPL025-02A | 2 | Druckluft | Bohrung 25 | 0-0,6 MPa | 0-20 U/min | G3/8 | φ25*φ98*116 | ≤5 N-m | ≥20 Mio. | 3-4 Wochen LPPL040-02A | 2 | Druckluft | Bohrung 40 | 0-0,6 MPa | 0-5 U/min | G1/8 | φ40*φ119*94,2 | ≤8 N-m | ≥20 Mio. | 3-4 Wochen LPPL060-01A | 1 | Druckluft | Bohrung 60 | 0-1 MPa | 0-1 U/min | G3/4 | φ60*φ216*126 | ≤10 N-m | ≥20 Mio. | 4-5 Wochen LPPL090-02A, LPPL120-02A, LPPL150-01A usw. - größere Durchgangsbohrungsmodelle mit entsprechend höheren Bohrungsdurchmessern, Drücken, Drehzahlen und Drehmomenten sind in den Produkttabellen aufgeführt. Hydraulische Drehdurchführungen - Ausgewählte Modelle Modellcode | Anzahl der Schaltkreise | Medium | Bohrungsdurchmesser | Maximaler Betriebsdruck | Drehzahl | Anschlusstyp | Größe | Drehmoment | Erwartete Lebensdauer | Lieferzeit LPPL000-02L | 2 | Wasser | / | 0-0,5 MPa | 0-120 rpm | G1/4, M6 | φ67*100 | ≤80 N-m | ≥10 Millionen | 4-5 Wochen LPPG014-02L | 2 | Hydrauliköl | Bohrung 14 | 0-25 MPa | 0-10 U/min | G1/2 | φ112*φ14*149 | ≤200 N-m | ≥10 Millionen | 4-5 Wochen LPPG018-04L | 4 | Hydrauliköl | Bohrung 18 | 0-25 MPa | 0-25 U/min | G1/2 | φ135*φ18*232 | ≤200 N-m | ≥10 Millionen | 4-5 Wochen Elektrisch-pneumatisch integrierte Schleifringe - Beispiele Kombinierte Modellcodes zeigen pneumatische Durchgänge, die mit Kapsel- oder anderen Schleifringtypen integriert sind; Beispielcodes und -konfigurationen umfassen mehrere Stromkreise (z. B. 6*2A, 12*2A, 18*2A, 24*2A), verschiedene Bohrungsgrößen und Außenabmessungen; Drehzahlen und Druckstufen folgen den obigen pneumatischen/hydraulischen Familien. In den detaillierten Modelltabellen sind die vollständigen Konfigurationsdaten für jeden Code aufgeführt. Hinweise Die obigen Tabellen sind repräsentative Auszüge aus den Produkttabellen auf dieser Seite. Viele weitere Modellvarianten und vollständige Maß-/Detailtabellen stehen zur Verfügung, die Standardpneumatik, Elektropneumatik (mit Kapselschleifring), Durchgangsbohrungen, Hydraulikverschraubungen und integrierte Elektropneumatikeinheiten umfassen. Bei der Implementierung und Auswahl sind der Medientyp, die Anzahl der Durchgänge, die Bohrungsgröße, der erforderliche Strom/Spannung, die Kabellänge und die Steckertypen zu berücksichtigen. Caractéristiques / spécifications techniques

• Kontinuierliche Drehung: 360°
• Unterstützte Medien: Druckluft, Vakuum, Dampf, Stickstoff, Wasserstoff und andere Inertgase; Hydrauliköl und Wasser bei hydraulischen Modellen
• Anzahl der Stromkreise (elektrisch): typischer Bereich 2-24 Stromkreise je nach Modell und Integration
• Strom pro Stromkreis (typisch): 2 A oder höher (konfigurierbar)
• Spannung: bis zu 240 VAC/DC (typisch)
• Isolationswiderstand: ≥500 VAC @ 50 Hz
• Drahtlänge (Standard): 250 mm (optionale Längen verfügbar)
• Bohrungs-/Außenabmessungen: mehrere Optionen von φ15 bis φ150 (Durchgangsbohrungsausführungen) und größere Außenabmessungen für Geräte mit mehreren Durchgängen
• Max. Arbeitsdrücke: pneumatische Geräte typischerweise 0-0,6/1 MPa; einige hydraulische Geräte bis zu 25 MPa (modellabhängig)
• Drehgeschwindigkeit: modellabhängig (Beispiele: 0-500 U/min für kleine pneumatische Durchgangsbohrungen; 0-1 U/min für große langsam drehende Ausführungen; bis zu 120 U/min für bestimmte hydraulische Typen)
• Drehmoment: reicht von ≤5 N-m (kleine Modelle) bis ≤200 N-m (schwere hydraulische Modelle)
• Erwartete mechanische Lebensdauer: typischerweise ≥10-20 Millionen Umdrehungen je nach Modell und Anwendung
• Integrationsmöglichkeiten: elektrische Schleifringe (Leistung & Signal), Ethernet, USB, Industriebus, Sensoren, Kapselschleifringintegration und kundenspezifische Kombinationen
